沪盛HOLYSUN 压缩空气精密过滤器产品介绍

一、产品概述

沪盛HOLYSUN压缩空气精密过滤器是上海沪盛机械科技有限公司采用美国HANKISON原装进口滤芯技术生产的高品质压缩空气净化设备。本系列产品共分为HF9、HF7、HF5、HF3、HF1五个过滤精度等级，适用于不同的压缩空气净化需求，为您设计确保所需质量的供气系统。

滤芯采用优质铝合金材料制造，内部外部喷涂环氧树脂粉末，以提高耐用性和抗腐蚀性。新型铝壳过滤器紧凑美观设计，可串列连接，节省空间。可选配件包括自动排水器、压差指示器、压差指示表、液面指示器，满足不同用户的个性化需求。

二、产品核心优势

1. 按入式过滤器芯与壳体密封，防止未过滤的气体绕过过滤器

2. 活塞型滤芯更换方便快捷，维护成本低

3. 防腐蚀滤芯：不锈钢芯以增强结构性能、气流阻力低、采用强焊以提高强度

4. 新型矩阵混合纤维介质：有效表面积大，改进滤除率，确保高效率；开放区大，尽量减少压降

5. 涂层封闭式泡沫套筒：抗油类和酸类的化学腐蚀；防止凝聚液体重新混入气流，确保高效滤除

6. 防化学腐蚀的端盖用特制粘接剂：粘接在介质上不含硅树脂

7. 可承受66摄氏度高温，适应各种工业环境

三、五级精密过滤系统详解

1. HF9 分离过滤器（Separator Filter）

HF9分离过滤器适用于滤除大量液体和3微米大小的凝聚物，是压缩空气净化系统的第一道防线。采用双级过滤设计，确保高效分离液态水和大颗粒杂质。

过滤精度：3微米

最大残油含量：5ppm w/w

内外滤芯皆防腐蚀

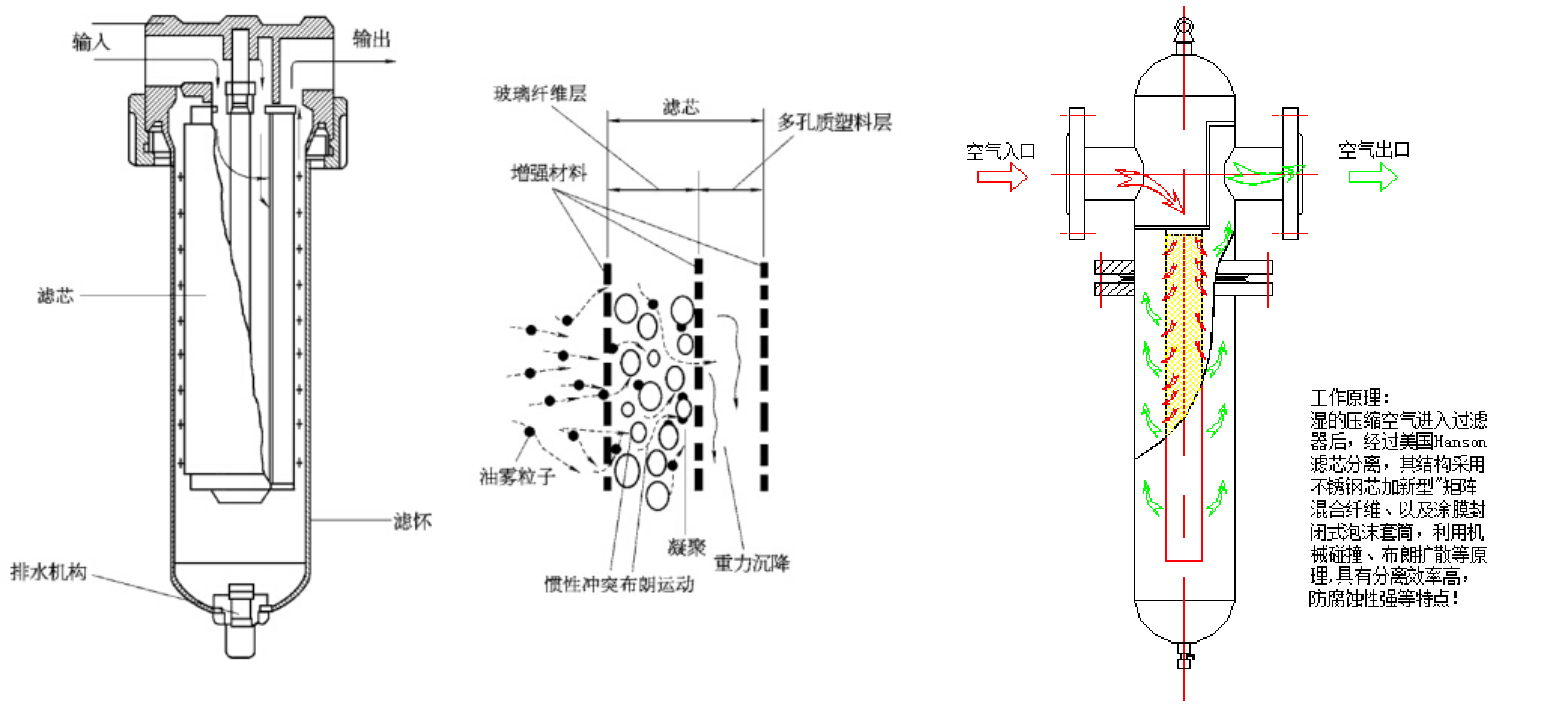

双级过滤结构：

  - 第1级：两根不锈钢孔管，进行10微米机械分离

  - 第2级：深层纤维介质滤除3微米的固态和液态颗粒

应用场景：空压机出口、冷干机前置、主管路预处理

2. HF7 主管路过滤器（Air Line Filter）

HF7主管路过滤器适用于滤除液态水和油，可滤除小至1微米的固态颗粒，是压缩空气系统的主力净化设备。采用纤维介质和介质滤网交替叠层设计，确保高效过滤。

过滤精度：1微米

最大残油含量：1.0ppm w/w

内外滤芯皆防腐蚀

双级过滤结构：

  - 第1级：纤维介质和介质滤网交替叠层，滤除较大的颗粒

  - 第2级：多层环氧树脂粘合混合纤维介质，聚结油雾和滤除固态颗粒

应用场景：冷干机出口、吸干机前置、一般气动设备保护

3. HF5 高效除油过滤器（High Efficiency Oil Removal Filter）

HF5高效除油过滤器适用于聚结细小的水汽和油雾，可滤除小至0.01微米的固态颗粒，是高品质压缩空气的关键净化设备。采用多层纤维介质设计，确保高效除油。

过滤精度：0.01微米

最大残油含量：0.1ppm w/w

内外滤芯皆防腐蚀

双级过滤结构：

  - 第1级：多层纤维介质和介质滤网，滤除较大的颗粒，在空气进入第2级过滤前进行预过滤

  - 第2级：多层粘合混合纤维介质，滤除细小的凝聚物

外涂膜封闭式泡沫套筒

应用场景：吸干机前置、喷涂涂装、精密气动仪器、食品加工

4. HF3 超高效除油过滤器（Ultra High Efficiency Oil Removal Filter）

HF3超高效除油过滤器适用于聚结极细小的水汽和油雾，可滤除小至0.01微米的固态颗粒，达到最高等级的除油净化效果。采用第一级涂封闭式泡沫套筒设计，进行预过滤和气流分散。

过滤精度：0.01微米

最大残油含量：0.01ppm w/w

内外滤芯皆防腐蚀

双级过滤结构：

  - 第1级：涂封闭式泡沫套筒，进行预过滤和气流分散

  - 第2级：多层矩阵混合纤维介质，滤除极细小的凝聚物

外涂膜封闭式泡沫套筒

应用场景：吸干机出口、精密电子、医药食品、高端喷涂、呼吸用气

5. HF1 除油蒸汽过滤器（Activated Carbon Air Filter）

HF1除油蒸汽过滤器适用于滤除活性炭通常可吸收的油蒸汽和碳氢化合物蒸汽，可滤除小至0.01微米的固态颗粒，提供最高等级的压缩空气净化。采用超细颗粒的活性炭稳定层设计。

过滤精度：0.01微米

最大残油含量：0.003ppm w/w

内外滤芯皆防腐蚀

双级过滤结构：

  - 第1级：极细颗粒的活性炭稳定层，可滤除绝大部分油蒸汽

  - 第2级：多层纤维介质，粘合微精活碳粉，可滤除残余的油蒸汽

多层精细介质，防止污染物游移

外涂膜封闭式泡沫套筒，防止纤维游移

在额定运行条件下，设计寿命可达到1000小时

应用场景：食品饮料、医药生物、呼吸用气、无菌包装、高端制造

四、压力等级系列

HOLYSUN压缩空气精密过滤器提供多种压力等级，满足不同工况需求：

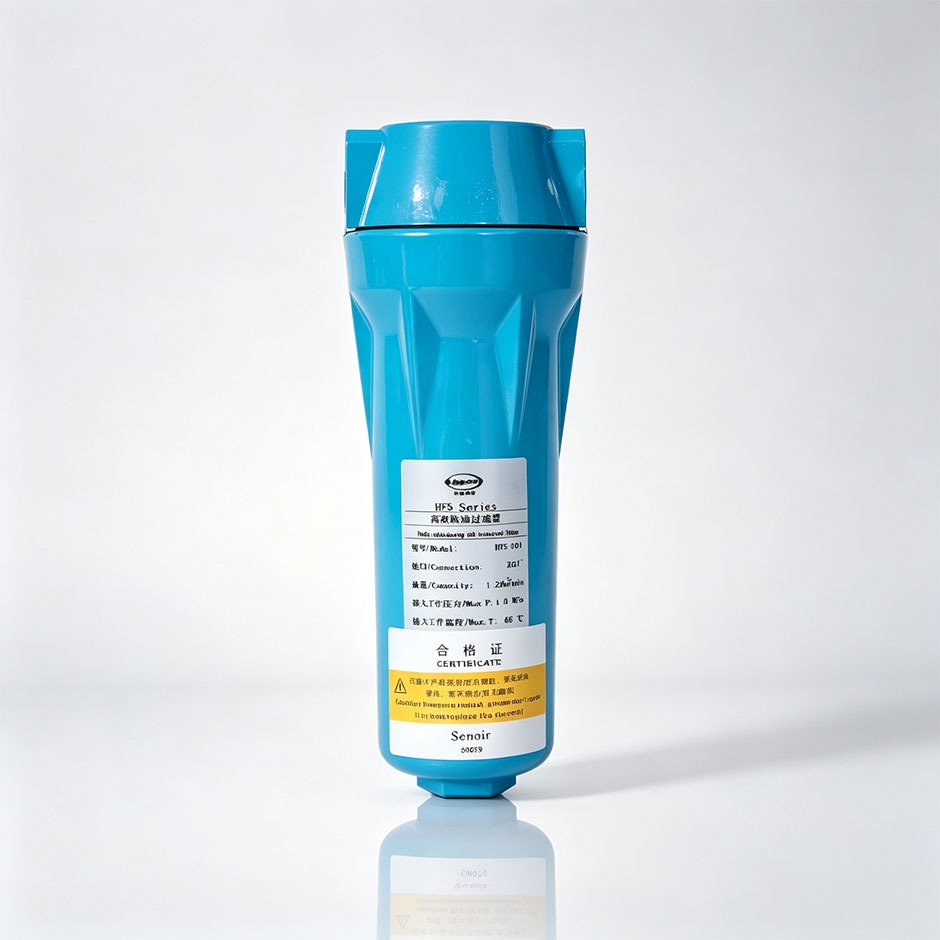

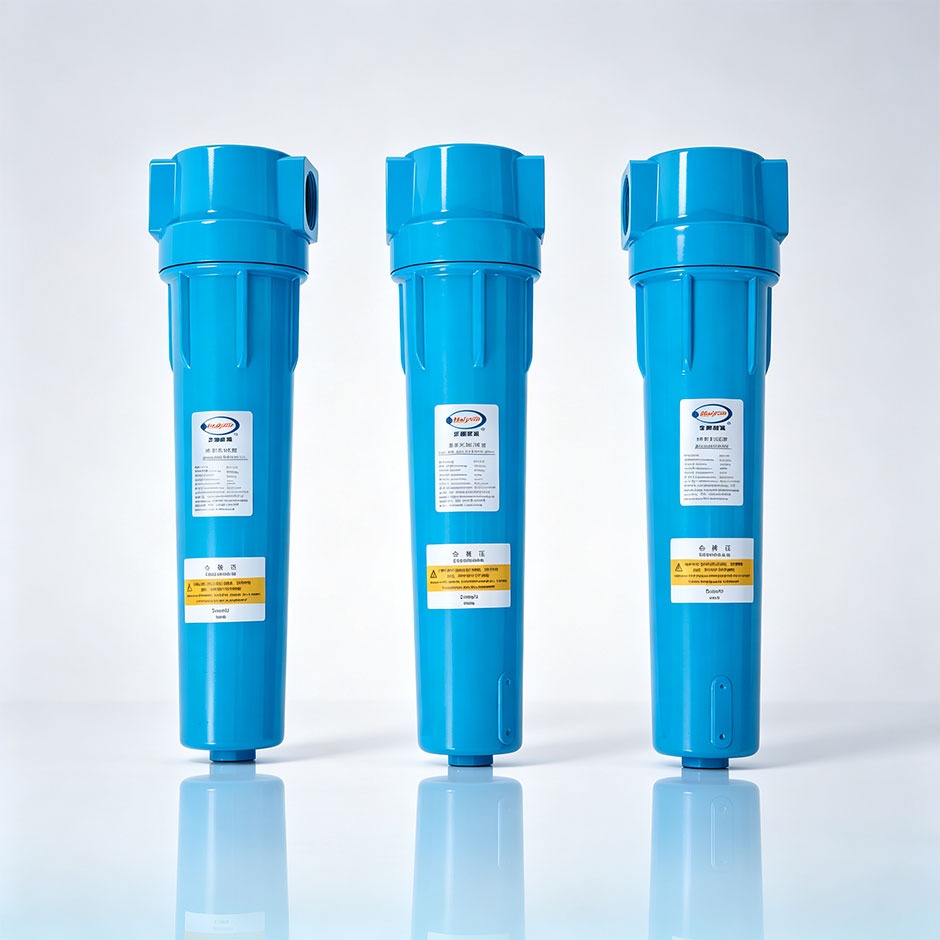

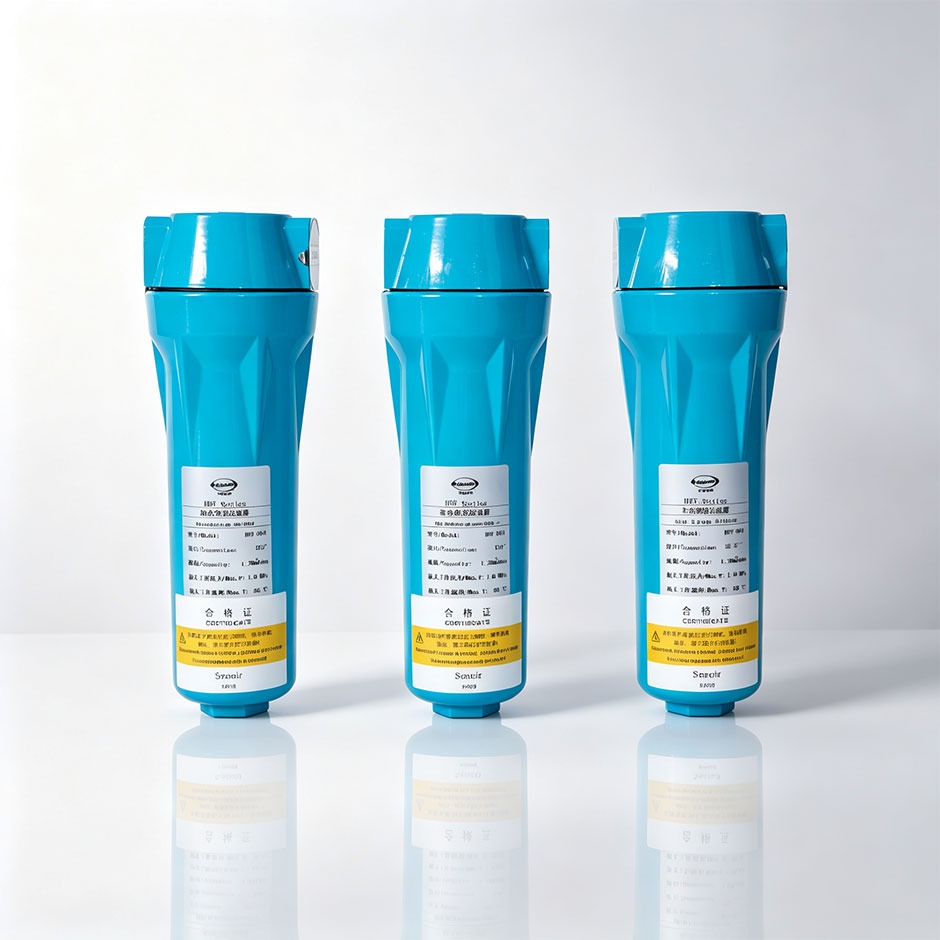

1. 标准压力系列（10bar / 1.0MPa）

最大工作压力：1.0MPa（10bar）

滤芯最高工作温度：66°C

处理量范围：0.5 ~ 500 Nm³/min

适用于绝大多数常规工业应用场景

2. 中压系列（16bar / 1.6MPa）

最大工作压力：1.6MPa（16bar）

适用于中压空压机系统

壳体加厚设计，确保高压下安全可靠

处理量覆盖全系列规格

3. 高压系列（40bar / 4.0MPa）

最大工作压力：4.0MPa（40bar）

适用于PET吹瓶、高压灌装等行业

高强度壳体设计，通过严格压力测试

专用高压密封结构

4. 超高压系列（150bar / 15MPa）

最大工作压力：15.0MPa（150bar）

适用于特殊高压应用场景

锻造壳体，超高强度设计

军工级密封技术

五、技术参数表（10bar标准型）

标准型（1.0MPa）过滤器型号规格与性能参数：

处理量范围：0.5 ~ 500 Nm³/min

连接方式：ZG1" ~ DN400法兰连接

型号：HF9-1 ~ HF9-500，HF7-1 ~ HF7-500，HF5-1 ~ HF5-500，HF3-1 ~ HF3-500，HF1-1 ~ HF1-500

六、可选配件

1. 压差指示器 - 实时显示滤芯压差状态

2. 电子排水器 - 自动定时排放冷凝水

3. 压差指示表 - 精确显示滤芯前后压差

4. 自动排水器 - 浮球式自动排水

5. 液面指示器 - 观察壳体内部液位

七、应用领域

HOLYSUN压缩空气精密过滤器广泛应用于各个行业：

1. 精密电子行业：芯片制造、SMT贴片、电子元器件生产

2. 医药生物行业：制药厂、GMP洁净车间、医疗器械

3. 食品饮料行业：食品加工、饮料生产、无菌包装

4. 汽车制造行业：整车涂装、零部件加工、总装车间

5. 喷涂涂装行业：汽车喷涂、家电涂装、五金喷涂

6. 新能源行业：锂电池生产、光伏产业

7. 气动仪表：精密气动仪器、气动控制系统

8. 激光切割：光纤激光、CO2激光切割机配套

9. 纺织印刷：纺织机械、印刷设备

10. 呼吸用气：医院供气、呼吸设备
