沪盛HOLYSUN HSD-GXF系列鼓风吸附式干燥机产品介绍

一、什么是HSD-GXF鼓风吸附式干燥机？

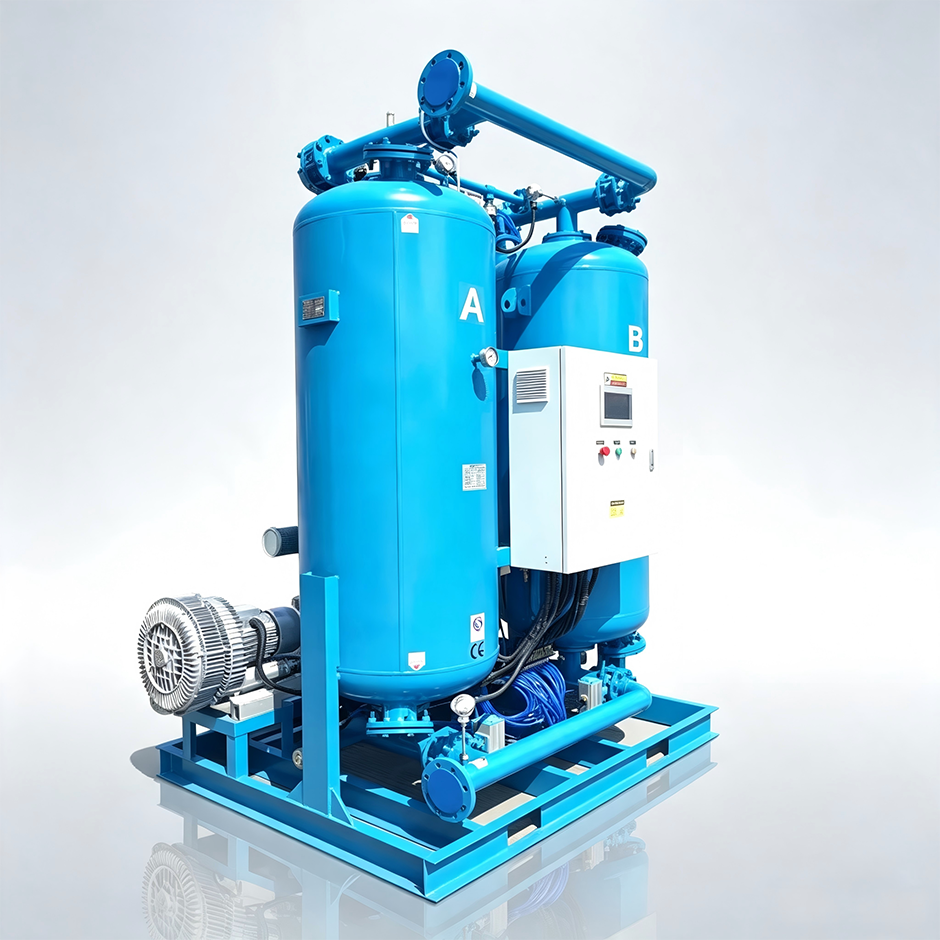

沪盛HSD-GXF系列鼓风吸附式干燥机是上海沪盛机械科技有限公司采用中美合作技术研发的新一代超低气耗节能型深度干燥压缩空气净化设备。为改善压缩空气系统的效率，本系列采用了独立的轴向鼓风机鼓风，可100%传递空气压缩机的供气量，从而减少20%的空气压缩机运行成本，是目前大型空压站节能改造的首选产品。

作为吸附式干燥机系列中节能效果最显著的产品之一，HSD-GXF系列彻底解决了传统无热/微热再生干燥机再生气耗量大的痛点，通过鼓风机抽取环境空气加热后进行干燥剂再生，几乎不消耗成品压缩空气，再生气耗可降至2%以下，特别适合大流量、24小时连续运行的大型工业空压站系统。

二、HSD-GXF鼓风吸附式干燥机的工作原理

HSD-GXF鼓风吸附式干燥机基于变温吸附（TSA）原理，采用外置鼓风机+电加热器的再生方式，双塔交替循环工作：

1. 吸附过程：湿热压缩空气进入A塔，通过活性氧化铝和分子筛干燥剂床层，干燥剂利用自身微孔的毛细作用吸附空气中的水分子，干燥后的压缩空气100%从A塔出口输出，压力露点可达-40°C~-70°C。

2. 鼓风加热再生过程：与此同时，鼓风机抽取环境空气，经电加热器加热至120-180°C后，反向进入B塔，高温热空气使B塔内已吸附饱和的干燥剂升温脱附，水分子随热再生空气从消声器排出机外。

3. 鼓风冷吹过程：加热再生结束后，停止加热，鼓风机继续抽取常温环境空气反向吹冷B塔，使干燥剂温度降至常温，恢复吸附能力，为下一周期吸附做好准备。

4. 切换过程：在PLC程序控制器的控制下，两塔交替工作。当A塔吸附饱和后自动切换至B塔吸附，A塔转入鼓风加热再生+冷吹状态，如此循环往复，实现连续不间断输出干燥压缩空气。

5. 核心节能优势：再生空气来自环境空气，不消耗成品压缩空气，再生气耗可降至2%以下，相比微热型4%-6%、无热型12%-15%的气耗，节能效果极其显著。

三、HSD-GXF系列鼓风吸附式干燥机的核心优势

1. 极致节能，几乎零气耗

• 再生空气来自环境空气，不消耗成品压缩空气

• 再生气耗可降至2%以下，相比无热型节能85%以上

• 100%传递空压机供气量，减少20%空压机运行成本

• 大型空压站年节能效益可达数十万元

2. 深度干燥，稳定露点

• 压力露点-40°C~-70°C，满足高端工业需求

• 鼓风再生更彻底，干燥剂再生效果更好

• 活性氧化铝+分子筛复合床层，吸附容量大

3. 双塔交替，超长阀门寿命

• A/B双塔设计，一塔吸附一塔再生+冷吹，交替工作

• 切换周期长，阀门动作频率极低

• 阀门使用寿命是无热型的5-10倍

• 无间断连续供气，不影响生产正常运行

4. 智能PLC控制，全自动运行

• PLC可编程控制器，全自动运行无需专人值守

• 加热温度自动控制，超温保护，节能安全

• 鼓风机变频控制可选，进一步节能

• 触摸屏人机界面，状态显示，故障报警

5. 高品质配置，经久耐用

• 优质吸附塔罐体，压力容器认证，安全可靠

• 进口气动阀门，动作可靠，寿命长

• 高品质轴向鼓风机，风量大，噪音低

• 不锈钢电加热器，热效率高，寿命长

• 高品质干燥剂，吸附效率高，寿命3-5年

6. 大流量规格，工况适应性强

• 工作压力0.4~1.0MPa，宽压力范围适应

• 进气温度4~48°C宽温运行

• 处理量覆盖17~1200 Nm³/min，超大流量规格齐全

• 特别适合大型空压站、集中供气系统

四、HSD-GXF鼓风吸附式干燥机的技术参数

• 最大工作压力（Max working pressure）：1.0MPa

• 最小工作压力（Min operating pressure）：0.4MPa

• 最大进气温度（Max inlet air temperature）：48°C

• 最小进气温度（Min inlet air temperature）：4°C

• 最大鼓风温度（Max blowing air temperature）：48°C

• 最小鼓风温度（Min ambient air temperature）：4°C

• 工作电压（Voltage）：220V/50Hz

• 压力露点（Dew point）：-40°C~-70°C

• 再生气量（Purge air）：≤2%

• 干燥剂（Desiccant）：活性氧化铝和分子筛

• 再生方式（Regeneration mode）：鼓风加热再生（Blower purge heated）

• 鼓风机功率（Blower power）：2.5~14.4KW

• 加热器功率（Heater rated output）：12~70KW

• 控制方式（Control mode）：PLC程序控制

• 型号范围：HSD-15GXF ~ HSD-1200GXF，处理量17~1200 Nm³/min

五、HSD-GXF鼓风吸附式干燥机的应用领域

HSD-GXF系列鼓风吸附式干燥机特别适合大流量、24小时连续运行、注重节能效益的大型工业应用：

1. 大型空压站：工厂集中供气系统、大型工业园区空压站

2. 钢铁冶金：钢铁厂、有色金属冶炼、大型轧钢系统

3. 电力行业：大型发电厂、热电厂、变电站集中供气

4. 石油化工：大型炼油厂、化工厂、石化联合装置

5. 汽车制造：整车厂、汽车零部件产业园集中供气

6. 电子半导体：大型电子厂、晶圆厂、显示面板厂

7. 食品饮料：大型食品厂、饮料厂、啤酒集团

8. 医药化工：大型制药厂、生物科技园区

9. 新能源：锂电池生产基地、光伏产业园区

10. 节能改造项目：传统空压站节能升级改造

特别适合年运行时间大于8000小时、用气量大的大中型企业，是目前吸附式干燥机中节能效益最显著的产品，通常1-2年即可通过节能收益收回设备投资。

※ 性能参数依据ISO 7183:2007(GB10893.1-2012)的条件：进气温度 35℃ 进气压力 0.7MPa 环境温度 25℃

※ Performance databased on IS07183:2007(GB/T10893.1-2012)condition:inlet temperature 35°Cinletpressure 0.7MPa ambient temperature 25°0

※ 若您的使用工况不同，请根据修正系数选择合适的机型。

※ If the working condition is different ,please choose the appropriate model according to the correction factors

※ 更高压力、不锈钢、异电压等特殊机型可定制。

※ Non-standard needs such as higher pressure, stainless steel, and different voltage can be customized.

HSD-GXF鼓风吸附式干燥机的工作原理

HSD-GXF鼓风吸附式干燥机基于变温吸附（TSA）原理，采用外置鼓风机+电加热器的再生方式，双塔交替循环工作：

1. 吸附过程：湿热压缩空气进入A塔，通过活性氧化铝和分子筛干燥剂床层，干燥剂利用自身微孔的毛细作用吸附空气中的水分子，干燥后的压缩空气100%从A塔出口输出，压力露点可达-40°C~-70°C。

2. 鼓风加热再生过程：与此同时，鼓风机抽取环境空气，经电加热器加热至120-180°C后，反向进入B塔，高温热空气使B塔内已吸附饱和的干燥剂升温脱附，水分子随热再生空气从消声器排出机外。

3. 鼓风冷吹过程：加热再生结束后，停止加热，鼓风机继续抽取常温环境空气反向吹冷B塔，使干燥剂温度降至常温，恢复吸附能力，为下一周期吸附做好准备。

4. 切换过程：在PLC程序控制器的控制下，两塔交替工作。当A塔吸附饱和后自动切换至B塔吸附，A塔转入鼓风加热再生+冷吹状态，如此循环往复，实现连续不间断输出干燥压缩空气。

5. 核心节能优势：再生空气来自环境空气，不消耗成品压缩空气，再生气耗可降至2%以下，相比微热型4%-6%、无热型12%-15%的气耗，节能效果极其显著。
