沪盛HOLYSUN HSD-WXF系列无热再生吸附式干燥机产品介绍

一、什么是HSD-WXF无热再生吸附式干燥机？

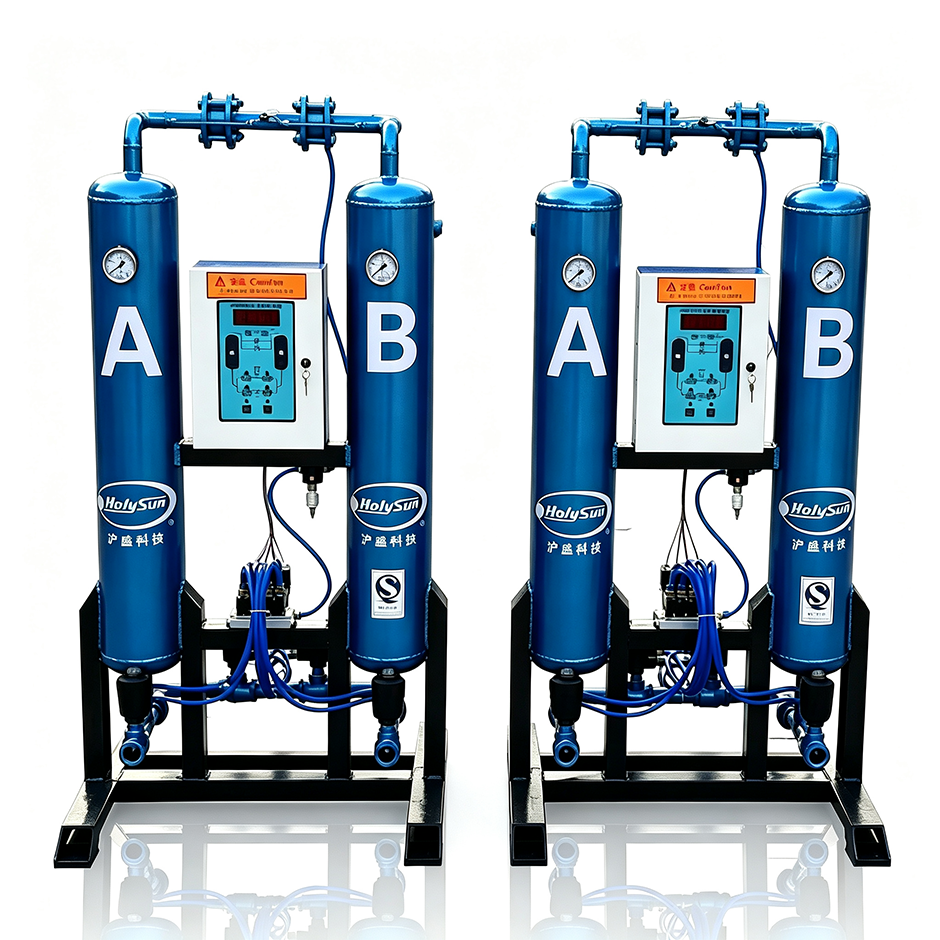

沪盛HSD-WXF系列无热再生吸附式干燥机是上海沪盛机械科技有限公司采用中美合作技术研发的深度干燥型压缩空气净化设备。基于变压吸附（PSA）原理，利用活性氧化铝和分子筛干燥剂本身特有的微孔结构，通过毛细作用吸附压缩空气中的水分子，实现深度干燥。设备采用双塔交替工作模式，一塔吸附干燥，另一塔减压脱附再生，无需外部加热，连续循环工作，可提供-20°C~-70°C超低压力露点的干燥压缩空气。

作为吸附式干燥机的基础经典机型，HSD-WXF系列结构简单、运行可靠、维护成本低，广泛应用于对压缩空气干燥度要求较高的工业领域，是替代冷冻式干燥机、实现更深层次压缩空气干燥的标准解决方案。

二、HSD-WXF无热再生吸附式干燥机的工作原理

HSD-WXF无热再生吸附式干燥机基于变压吸附原理，双塔交替循环工作：

1. 吸附过程：湿热压缩空气进入A塔，通过活性氧化铝和分子筛干燥剂床层，干燥剂利用自身微孔的毛细作用吸附空气中的水分子，干燥后的压缩空气从A塔出口输出，压力露点可达-20°C~-70°C。

2. 再生过程：与此同时，约12%~15%的干燥成品空气经节流减压后反向进入B塔，使B塔内已吸附饱和的干燥剂在低压环境下脱附，水分子随再生空气排出机外，完成干燥剂的再生。

3. 切换过程：在程序控制器的控制下，两塔交替工作，周期T=4~20分钟（可调节）。当A塔吸附饱和后自动切换至B塔吸附，A塔转入再生状态，如此循环往复，实现连续不间断输出干燥压缩空气。

4. 均压过程：双塔切换前进行压力平衡，减少再生气耗和压力波动，提高系统稳定性。

5. 核心特点：无需外部加热源，依靠成品气减压再生，结构简单，能耗低，运行可靠。

三、HSD-WXF系列无热再生吸附式干燥机的核心优势

1. 深度干燥，超低露点

• 压力露点-20°C~-70°C可选，远优于冷冻式干燥机的2-10°C

• 采用活性氧化铝+分子筛复合床层，吸附容量大，干燥深度高

• 满足精密电子、医药、喷涂、仪表控制等高要求行业需求

2. 双塔交替，连续供气

• A/B双塔设计，一塔吸附一塔再生，交替工作

• 无间断连续供气，不影响生产正常运行

• 切换平稳，出口压力波动小

3. 无热再生，结构简单可靠

• 无需电加热器，无需外部热源，能耗低

• 结构简单，运动部件少，故障率低

• 运行成本低，维护简便

4. 智能程序控制，自动化运行

• 微机程序控制器，全自动运行无需专人值守

• 工作周期4~20分钟可调，适应不同工况

• LED状态显示，故障报警指示

• 阀门动作准确，切换平稳可靠

5. 高品质配置，经久耐用

• 优质吸附塔罐体，压力容器认证，安全可靠

• 进口气动蝶阀/球阀，动作可靠，寿命长

• 高品质活性氧化铝和分子筛干燥剂，吸附效率高，寿命3-5年

• 消声器降噪设计，再生排气噪音低

6. 工况适应性强

• 工作压力0.6~1.0MPa，适应绝大多数空压机系统

• 进气温度0~45°C宽温运行

• 处理量覆盖1.2~200 Nm³/min，全系列规格齐全

• 室内安装，无需基础，安装简便

四、HSD-WXF无热再生吸附式干燥机的技术参数

• 进气温度（Inlet temperature）：0~45°C

• 进气含油量（Inlet oil content）：≤0.1mg/m³

• 工作压力（Working pressure）：0.6~1.0MPa

• 压力露点（Dew point）：-20°C~-70°C

• 再生气量（Purge air）：12%~15%

• 干燥剂（Desiccant）：活性氧化铝和分子筛（activated alumina & molecular sieve）

• 再生方式（Purge mode）：无热再生（heatless purged）

• 工作方式（Working method）：两塔简交替连续工作

• 周期（Working periods）：T=4~20分钟

• 控制方式（Control mode）：微机程序控制（microcomputer auto controlling）

• 安装方式（Installation mode）：室内，无基础（indoor, non-basement）

五、HSD-WXF无热再生吸附式干燥机的应用领域

HSD-WXF系列无热再生吸附式干燥机适用于对压缩空气干燥度要求较高的各类工业领域：

1. 精密电子制造：半导体、芯片、SMT贴片、电子元器件生产

2. 医药生物行业：制药生产、生物科技、医疗器械、医院中心供气

3. 食品饮料行业：食品加工、饮料生产、无菌包装、啤酒酿造

4. 喷涂涂装行业：汽车喷涂、家具喷涂、静电喷涂、粉末涂装

5. 气动仪表控制：精密气动仪表、自动化生产线、气动控制系统

6. 激光切割加工：光纤激光切割机、CO2激光切割机配套

7. 橡塑化工行业：塑料注塑、橡胶生产、化工原料输送

8. 纺织印刷行业：精密纺织、高速印刷、气动传动

9. 实验室与科研：实验室供气、科研设备、精密仪器

10. 新能源行业：锂电池生产、光伏制造、氢能设备

凡是需要比冷冻式干燥机更干燥压缩空气的应用场景，HSD-WXF系列无热再生吸附式干燥机都是经济可靠的选择，特别适合中小流量、对露点要求较高但对能耗不极度敏感的用户。

※ 性能参数依据ISO 7183:2007(GB10893.1-2012)的条件：进气温度 35℃ 进气压力 0.7MPa 环境温度 25℃

※ Performance databased on IS07183:2007(GB/T10893.1-2012)condition:inlet temperature 35°Cinletpressure 0.7MPa ambient temperature 25°0

※ 若您的使用工况不同，请根据修正系数选择合适的机型。

※ If the working condition is different ,please choose the appropriate model according to the correction factors

※ 更高压力、不锈钢、异电压等特殊机型可定制。

※ Non-standard needs such as higher pressure, stainless steel, and different voltage can be customized.

HSD-WXF无热再生吸附式干燥机的工作原理

HSD-WXF无热再生吸附式干燥机基于变压吸附原理，双塔交替循环工作：

1. 吸附过程：湿热压缩空气进入A塔，通过活性氧化铝和分子筛干燥剂床层，干燥剂利用自身微孔的毛细作用吸附空气中的水分子，干燥后的压缩空气从A塔出口输出，压力露点可达-20°C~-70°C。

2. 再生过程：与此同时，约12%~15%的干燥成品空气经节流减压后反向进入B塔，使B塔内已吸附饱和的干燥剂在低压环境下脱附，水分子随再生空气排出机外，完成干燥剂的再生。

3. 切换过程：在程序控制器的控制下，两塔交替工作，周期T=4~20分钟（可调节）。当A塔吸附饱和后自动切换至B塔吸附，A塔转入再生状态，如此循环往复，实现连续不间断输出干燥压缩空气。

4. 均压过程：双塔切换前进行压力平衡，减少再生气耗和压力波动，提高系统稳定性。

5. 核心特点：无需外部加热源，依靠成品气减压再生，结构简单，能耗低，运行可靠。
