沪盛HOLYSUN PD-FHP系列30bar高压不锈钢板式冷冻式干燥机产品介绍
一、什么是PD-FHP高压冷干机？
沪盛PD-FHP系列30bar高压冷冻式干燥机是上海沪盛机械科技有限公司基于PD-F系列不锈钢板式技术平台，专为高压用气工况专门研发的高压型冷干机产品。在PD-F系列SUS304食品级不锈钢板式换热器的基础上，针对30bar高压工况进行全面的结构加强与系统优化，彻底解决普通常压冷干机在高压工况下易泄漏、易损坏、除水效果差的行业痛点。
作为PET吹瓶机行业的标准配套设备，PD-FHP系列高压冷干机专为25-30bar高压压缩空气系统设计，采用加厚型SUS304不锈钢板式换热器、高压专用制冷系统、高压级阀门管路配置，确保在高压工况下长期稳定运行，压力露点稳定达到2-10°C，是高压用气场景的可靠干燥解决方案。
二、PD-FHP高压冷干机的工作原理
PD-FHP高压冷干机基于PD-F系列3合1不锈钢板式换热技术，针对30bar高压工况进行系统强化：
1. 25-30bar高压湿热压缩空气进入加厚型SUS304不锈钢板式换热器，首先在空气-空气换热段与出口干燥冷空气进行热交换，初步降低进气温度，减少蒸发器热负荷。
2. 预冷后的高压压缩空气进入不锈钢空气-冷媒蒸发段，与低温冷媒进行充分热交换，空气温度迅速降至2-10°C压力露点，大量水蒸气凝结成液态水。
3. 冷却后的高压饱和空气进入加强型不锈钢气液分离段，通过高效旋风分离结构将凝结的液态水从高压空气中完全分离。
4. 分离出的凝结水通过高压专用自动排水器排出机外；干燥后的高压冷空气回流至空气-空气换热段，吸收入口湿热空气的热量后温度回升。
5. 升温后的高压干燥洁净压缩空气从出口输出，整个换热过程全程在耐压30bar以上的不锈钢流道内完成，确保安全可靠。
6. 高压专用制冷系统：采用高压工况优化的制冷压缩机与冷凝器，确保在高压大密度空气条件下制冷量充足，露点稳定。
三、PD-FHP系列30bar高压冷干机的核心优势
1. 30bar高压专用设计，PET吹瓶行业标配
• 耐压等级30bar：整机系统按30bar工作压力设计，安全系数1.5倍
• PET吹瓶机专用：完美匹配25-30bar PET吹瓶高压供气系统
• 加厚不锈钢板换：SUS304不锈钢板式换热器加厚设计，耐压强度提升100%
• 高压级管路阀门：所有管路、阀门、接头均采用30bar高压等级配置
2. 继承PD-F系列SUS304不锈钢洁净优势
• 全SUS304不锈钢核心换热：食品级不锈钢材质，杜绝铝离子析出
• 符合食品接触标准：满足食品饮料、饮用水吹瓶行业卫生要求
• 耐腐蚀不生锈：高压工况下长期运行无腐蚀、无氧化
• 无二次污染：不锈钢材质化学性质稳定，确保高压空气纯净
3. 高压工况优化的专用制冷系统
• 高压专用压缩机：针对高压大密度空气热负荷优化的制冷压缩机
• 加大冷凝器配置：冷凝器面积加大30%，适应高压工况散热需求
• 高压专用膨胀阀：丹佛斯高压级电子膨胀阀，精准控制冷媒流量
• 制冷量裕量充足：制冷量预留20%裕量，确保夏季高温高压工况露点稳定
4. 多重高压安全保护
• 高压安全泄压阀：系统超压自动泄压，保护设备安全
• 高低压保护开关：制冷系统高低压双重保护
• 过压报警装置：压力超设定值自动报警停机
• 压力容器认证：所有承压部件按压力容器标准制造检验
5. 高压专用气水分离与排水系统
• 加强型旋风分离器：高压工况下高效气液分离，分离效率≥99%
• 高压专用电子排水器：30bar耐压等级自动排水器，排水可靠无气损
• 防冰堵设计：高压工况下热气旁通系统，杜绝蒸发器冰堵
• 液位控制排水：可选高压液位排水器，零气损排水
6. 结构坚固，运行稳定
• 厚重钣金机架：加厚钢板机架，承受高压振动
• 高压专用连接：高压法兰连接，杜绝高压泄漏
• 无缝不锈钢管路：全无缝不锈钢管路，无焊接泄漏隐患
• 出厂高压测试：每台设备出厂前经过40bar水压测试、30bar气密性测试
四、PD-FHP高压冷干机的应用领域
PD-FHP系列30bar高压冷干机专为高压用气工况设计，主要应用于：
【核心应用：PET吹瓶行业】
1. PET矿泉水瓶、饮料瓶吹瓶机配套
2. PET食用油瓶、调味品瓶吹瓶
3. PET化妆品瓶、医药瓶吹瓶
4. PET大容量桶装水瓶坯吹制
5. 全自动吹瓶机生产线集中供气
【其他高压应用行业】
6. 高压灌装行业：饮料、啤酒、调味品高压灌装生产线
7. 高压测试与试验：阀门、管道、压力容器耐压测试、气密性试验
8. 航空航天军工：高压气动系统、高压测试台
9. 高压喷涂行业：高压无气喷涂、静电喷涂
10. 高压气力输送：长距离高压气力输送系统
11. 高压制氮制氧：高压PSA制氮机、制氧机前置处理
12. 水电站、电厂：高压调速器、高压气动控制系统
13. 海洋工程：船舶高压空气系统、 offshore平台高压供气
凡是工作压力在16-30bar之间的高压压缩空气系统，PD-FHP系列高压冷干机都是比普通常压冷干机更安全、更可靠、更耐用的专业选择，特别适合对干燥度和设备安全性要求高的高压生产场景。
HPD-FHP
| Inlet temperature 进气温度 |
Cooling method 冷却方式 |
Designed dew point 设计压力露点 |
Refrigerant 制冷剂 |
Inlet pressure 进气压力 |
Pressure drop 压降 |
Material 换热器材料 |
| ≤38℃ | air-cooled/water-cooled 风冷/水冷 |
2~10℃ | R-22(R-407C/R-134a/R513a/R410A/R32可选） | 30~40bar | ≤0.2bar | SUS304 |
| model 型号规格 |
capacity 处理量 | voltage(V/Hz) 电源 |
compressor power(HP) 压缩机功率 |
fan power(W) 风机功率 |
air connection 接口尺寸 |
net weight（kg） 净重 |
dimensions（mm）外形尺寸 | matching air compressor power 匹配空压机功率 |
|||||
| Nm³/min | Nm³/h | scfm | length长 | width宽 | height高 | HP | kW | ||||||
| PD-1FHP | 1.2 | 72 | 42 | 220V/50Hz | 0.27 | 2.8 | ZG3/4" | 50 | 711 | 474 | 550 | 10 | 7.5 |
| PD-2FHP | 2.4 | 144 | 85 | 0.41 | 3.1 | ZG1" | 55 | 751 | 486 | 570 | 20 | 15.0 | |
| PD-3FHP | 3.8 | 228 | 140 | 0.78 | 3.9 | 60 | 871 | 560 | 730 | 30 | 22.0 | ||
| PD-6FHP | 7 | 420 | 245 | 1.5 | 6.5 | ZG11/4" | 90 | 991 | 625 | 945 | 50 | 37.0 | |
| PD-8FHP | 8.5 | 510 | 300 | 1.5 | 6.5 | 110 | 991 | 625 | 945 | 60 | 45.0 | ||
| PD-10FHP | 11 | 660 | 388 | 2.1 | 7.5 | ZG2" | 120 | 1301 | 664 | 935 | 75 | 55.0 | |
| PD-13FHP | 13.8 | 828 | 487 | 2.5 | 9.39 | 150 | 1301 | 730 | 935 | 100 | 75.0 | ||
| PD-15FHP | 17 | 1020 | 600 | 3.2 | 13.05 | ZG2½" | 250 | 1492 | 702 | 1135 | 120 | 90.0 | |
| PD-20FHP | 23 | 1380 | 800 | 380V/50Hz | 3.3 | 4.86 | 270 | 1553 | 882 | 1235 | 180 | 132.0 | |
| PD-25FHP | 27 | 1620 | 950 | 4.3 | 6.3 | DN80 | 290 | 1564 | 958 | 1339 | 220 | 160.0 | |
| PD-30FHP | 35 | 2100 | 1250 | 6 | 8.28 | 310 | 1803 | 1083 | 1489 | 300 | 220.0 | ||
| PD-40FHP | 45 | 2700 | 1600 | 6.6 | 11.7 | DN100 | 330 | 1866 | 1108 | 1539 | 350 | 262.0 | |
| PD-50FHP | 55 | 3300 | 1942 | 6.8 | 240*3 | 365 | 2206 | 1109 | 1547 | 400 | 300.0 | ||
| PD-60FHP | 65 | 3900 | 2300 | 10.3 | 380*3 | DN125 | 380 | 2364 | 1149 | 1543 | 480 | 350.0 | |
※ 性能参数依据ISO 7183:2007(GB10893.1-2012)的条件：进气温度 35℃ 进气压力 0.7MPa 环境温度 25℃
※ Performance databased on IS07183:2007(GB/T10893.1-2012)condition:inlet temperature 35°Cinletpressure 0.7MPa ambient temperature 25°0
※ 若您的使用工况不同，请根据修正系数选择合适的机型。
※ If the working condition is different ,please choose the appropriate model according to the correction factors
※ 更高压力、变频、不锈钢、异电压等特殊机型可定制。
※ Non-standard needs such as higher pressure, variable frequency, stainless steel, and different voltage can be customized.

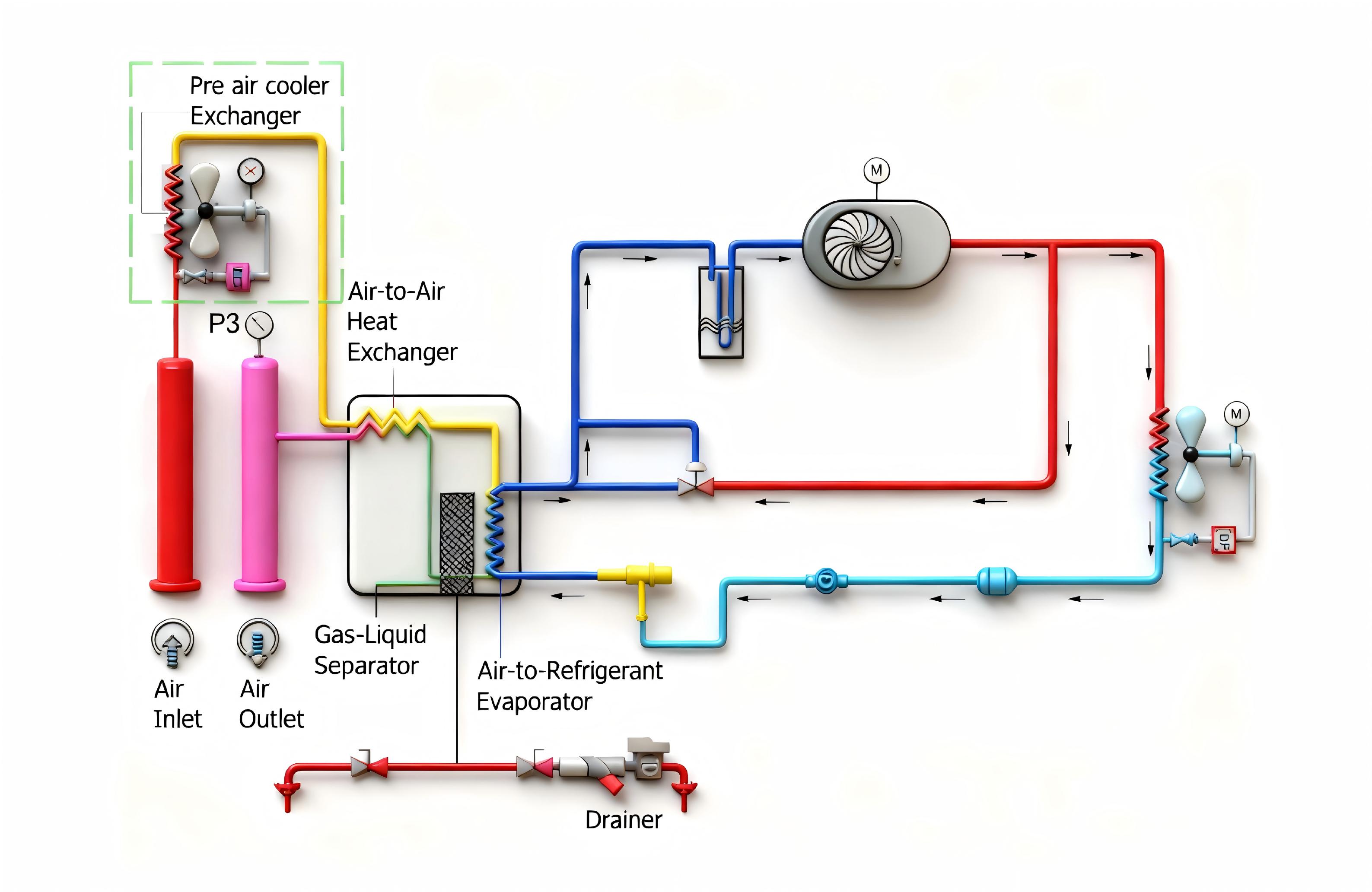

PD-FHP高压冷干机的工作原理
PD-FHP高压冷干机基于PD-F系列3合1不锈钢板式换热技术，针对30bar高压工况进行系统强化：
1. 25-30bar高压湿热压缩空气进入加厚型SUS304不锈钢板式换热器，首先在空气-空气换热段与出口干燥冷空气进行热交换，初步降低进气温度，减少蒸发器热负荷。
2. 预冷后的高压压缩空气进入不锈钢空气-冷媒蒸发段，与低温冷媒进行充分热交换，空气温度迅速降至2-10°C压力露点，大量水蒸气凝结成液态水。
3. 冷却后的高压饱和空气进入加强型不锈钢气液分离段，通过高效旋风分离结构将凝结的液态水从高压空气中完全分离。
4. 分离出的凝结水通过高压专用自动排水器排出机外；干燥后的高压冷空气回流至空气-空气换热段，吸收入口湿热空气的热量后温度回升。
5. 升温后的高压干燥洁净压缩空气从出口输出，整个换热过程全程在耐压30bar以上的不锈钢流道内完成，确保安全可靠。
6. 高压专用制冷系统：采用高压工况优化的制冷压缩机与冷凝器，确保在高压大密度空气条件下制冷量充足，露点稳定。
