沪盛HOLYSUN HRD-FB系列防爆冷冻式干燥机产品介绍
一、什么是HRD-FB防爆冷干机？
沪盛HRD-FB系列防爆冷冻式干燥机是上海沪盛机械科技有限公司基于成熟的HRD-F系列管壳式冷干机技术平台，专为存在易燃易爆气体、蒸汽、粉尘等爆炸性危险环境研发的专业防爆型压缩空气净化设备。整机严格按照GB3836爆炸性环境用防爆电气设备标准设计制造，取得国家防爆电气产品质量监督检验中心颁发的防爆合格证，确保在危险环境下安全可靠运行。
作为HRD系列的防爆专用版本，HRD-FB系列在继承HRD-F系列管壳式换热器高效稳定、技术成熟、维护简便等所有优势的基础上，对电气系统、控制系统、制冷系统进行全面防爆改造，从根本上消除电火花、电弧、高温表面等潜在点火源，是石油化工、天然气、煤矿、煤化工等存在爆炸危险工况的首选压缩空气干燥解决方案。
二、HRD-FB防爆冷干机的工作原理
HRD-FB防爆冷干机基于HRD系列高效管壳式换热技术，所有电气部件全面防爆升级：
1. 湿热压缩空气进入高效管壳式预冷热交换器，与出口干燥冷空气进行热交换，初步降低进气温度，减少蒸发器热负荷。
2. 预冷后的压缩空气进入管壳式蒸发器，与低温冷媒进行充分热交换，空气温度迅速降至2-10°C压力露点，大量水蒸气凝结成液态水。
3. 冷却后的饱和空气进入高效旋风气液分离器，通过离心力作用将凝结的液态水从空气中完全分离。
4. 分离出的凝结水通过防爆型自动排水器排出机外；干燥后的冷空气回流至预冷热交换器，吸收入口湿热空气的热量后温度回升。
5. 升温后的干燥压缩空气从出口输出，整个干燥过程与普通冷干机相同，但所有电气控制部件均处于防爆外壳内，杜绝电火花外泄。
6. 防爆制冷系统：采用防爆型制冷压缩机、防爆风机、防爆电磁阀、防爆控制箱，确保整个系统在爆炸性环境中无点火风险。
三、HRD-FB系列防爆冷干机的核心优势
1. 国家权威防爆认证，合规安全
• 国家防爆认证：整机通过GB3836防爆标准认证，取得防爆合格证
• 防爆等级：标准Exd ⅡBT4 Gb，可选Exd ⅡCT4 Gb/Exd ⅡCT6 Gb高等级
• 适用范围：适用于ⅡA、ⅡB、ⅡC级，T1-T4组爆炸性气体环境
• 防爆分区：适用于1区、2区危险场所，满足化工园区安全规范
2. 全系统防爆设计，无安全死角
• 防爆型制冷压缩机：采用隔爆型制冷压缩机，电机外壳防爆
• 防爆型冷凝风机：隔爆型轴流风机，无外露带电部件
• 防爆型控制箱：所有电气元件置于隔爆控制箱内，防爆接线盒
• 防爆型电磁阀：防爆型冷媒电磁阀、排水电磁阀
• 防爆型压力开关：高低压保护开关全部防爆型
• 本安型温度传感器：本质安全型温度检测元件
3. 继承HRD-F系列管壳式技术优势
• 高效管壳式换热器：成熟稳定的管壳式换热结构
• 专利预冷热交换器：低齿高传热系数换热管+专利导流板，节能30%
• 专利高效分离器：SST304不锈钢丝网，气水分离效率高
• 专利微通道冷凝器：换热效率提升30%
• 膨胀阀控制系统：精准控温，运行稳定
4. 多重安全保护，运行可靠
• 高低压防爆保护：防爆型高低压开关，保护制冷系统
• 过电流保护：防爆型断路器，过载自动保护
• 防冰堵系统：热气旁通阀，低负载工况自动调节
• 防爆型自动排水器：防爆电子排水器，可靠排水
• 接地保护：整机可靠接地，防静电
5. 适应恶劣危险环境
• 宽温运行：环境温度5-45°C稳定运行
• 耐腐蚀外壳：防爆箱体采用防腐喷涂，适应化工腐蚀环境
• 抗振动设计：加固机架，适应厂区振动环境
• 防尘防水：防爆箱体IP54防护等级
6. 维护简便，成本可控
• 标准化设计：防爆部件均采用行业标准件，更换方便
• 维护空间充足：防爆箱体设计考虑维护便利性
• 故障自诊断：防爆控制箱内置故障指示，便于快速排查
• 备件通用性高：与HRD-F系列大部分备件通用
四、HRD-FB防爆冷干机的应用领域
HRD-FB系列防爆冷干机专为存在易燃易爆危险的工业环境设计，广泛应用于：
【核心应用领域】
1. 石油化工行业：炼油厂、化工厂、乙烯装置、芳烃装置、化工原料生产
2. 天然气行业：CNG母站、LNG接收站、天然气管道、燃气发电站、煤层气开采
3. 石油开采：油田井口、海上采油平台、油气集输站
4. 煤矿行业：煤矿井下供气系统、煤矿地面压风站
【其他防爆应用行业】
5. 煤化工行业：煤制油、煤制气、煤制烯烃项目
6. 新能源锂电：锂电池生产、正极材料、电解液生产车间
7. 制药行业：原料药生产、溶剂回收、易燃易爆原料车间
8. 油漆涂料：油漆生产、涂料制造、溶剂车间
9. 粮食加工：面粉厂、饲料厂、粮食仓储（粉尘防爆）
10. 海洋工程：海上钻井平台、FPSO、海洋工程船舶
11. 特殊气体：沼气净化、煤气处理、瓦斯抽放、井口气干燥
12. 军工航天：火工品生产、弹药库、航天发射场
凡是存在或可能存在ⅡA、ⅡB、ⅡC级可燃性气体、蒸汽，或可燃性粉尘与空气混合形成的爆炸危险场所，HRD-FB系列防爆冷干机都是保障安全生产的必备设备。
| Inlet temperature 进气温度 |
Cooling method 冷却方式 |
Designed dew point 设计压力露点 |
Refrigerant 制冷剂 |
Inlet pressure 进气压力 |
Pressure drop 压降 |
Explosion-proof rating 防爆等级 |
| ≤60℃ | air-cooled/water-cooled 风冷/水冷 |
2~10℃ | R-22(R-407C/R-134a/R513a/R410A/R32可选） | 6~10bar | ≤0.2bar | Exd ⅡBT4 Gb |
| model 型号规格 |
capacity 处理量 | voltage(V/Hz) 电源 |
compressor power(HP) 压缩机功率 |
fan power(W) 风机功率 |
air connection 接口尺寸 |
net weight（kg） 净重 |
dimensions（mm）外形尺寸 | matching air compressor power 匹配空压机功率 |
|||||
| Nm³/min | Nm³/h | scfm | length长 | width宽 | height高 | HP | kW | ||||||
| HRD-0.7FB | 0.7 | 42 | 25 | 220V/50Hz | 0.50 | 80 | ZG1" | 55 | 630 | 450 | 670 | 7.5 | 5.5 |
| HRD-1FB | 1.2 | 72 | 42 | 0.75 | 80 | 60 | 630 | 450 | 670 | 10 | 7.5 | ||
| HRD-2FB | 2.4 | 144 | 85 | 1 | 90 | 80 | 700 | 450 | 920 | 20 | 15.0 | ||
| HRD-3FB | 3.8 | 228 | 140 | 1.25 | 120 | ZG1½" | 105 | 850 | 500 | 970 | 30 | 22.0 | |
| HRD-5FB | 5.2 | 312 | 185 | 2 | 180 | 135 | 850 | 550 | 1020 | 40 | 30.0 | ||
| HRD-6FB | 7 | 420 | 245 | 2 | 190 | 900 | 560 | 1070 | 50 | 37.0 | |||
| HRD-8FB | 8.5 | 510 | 300 | 2.5 | ZG2" | 200 | 1060 | 560 | 1100 | 60 | 45.0 | ||
| HRD-10FB | 11 | 660 | 388 | 3 | 120X2 | 225 | 1180 | 670 | 1150 | 75 | 55.0 | ||
| HRD-13FB | 13.8 | 828 | 487 | 3.6 | 180X2 | 260 | 1280 | 670 | 1150 | 100 | 75.0 | ||
| HRD-15FB | 17 | 1020 | 600 | 380V/50Hz | 3.8 | 195X2 | ZG2" | 310 | 1280 | 670 | 1140 | 125 | 90.0 |
| HRD-20FB | 23 | 1380 | 800 | 4.9 | DN80 | 400 | 1360 | 748 | 1214 | 180 | 132.0 | ||
| HRD-25FB | 27 | 1620 | 950 | 5.5 | 240X2 | 520 | 1650 | 820 | 1445 | 220 | 160.0 | ||
| HRD-30FB | 35 | 2100 | 1250 | 7.5 | 630 | 1650 | 820 | 1594 | 300 | 220.0 | |||
| HRD-40FB | 45 | 2700 | 1600 | 9 | 195X4 | DN100 | 750 | 1810 | 950 | 1712 | 340 | 250.0 | |
| HRD-50FB/W | 55 | 3300 | 1942 | 10 | DN125 | 850 | 2702 | 950 | 1712 | 400 | 300.0 | ||
| HRD-60FB/W | 65 | 3900 | 2300 | 12 | 195X4 | 950 | 2772 | 950 | 1712 | 480 | 350.0 | ||
| ※ 性能参数依据ISO 7183:2007(GB10893.1-2012)的条件：进气温度 35℃ 进气压力 0.7MPa 环境温度 25℃ | ||||||||||
| ※ Performance databased on IS07183:2007(GB/T10893.1-2012)condition:inlet temperature 35°Cinletpressure 0.7MPa ambient temperature 25°0 | ||||||||||
| ※ 若您的使用工况不同，请根据修正系数选择合适的机型。 | ||||||||||
| ※ If the working condition is different ,please choose the appropriate model according to the correction factors | ||||||||||
| ※ 更高压力、变频、不锈钢、异电压等特殊机型可定制。 | ||||||||||
| ※ Non-standard needs such as higher pressure, variable frequency, stainless steel, and different voltage can be customized. | ||||||||||

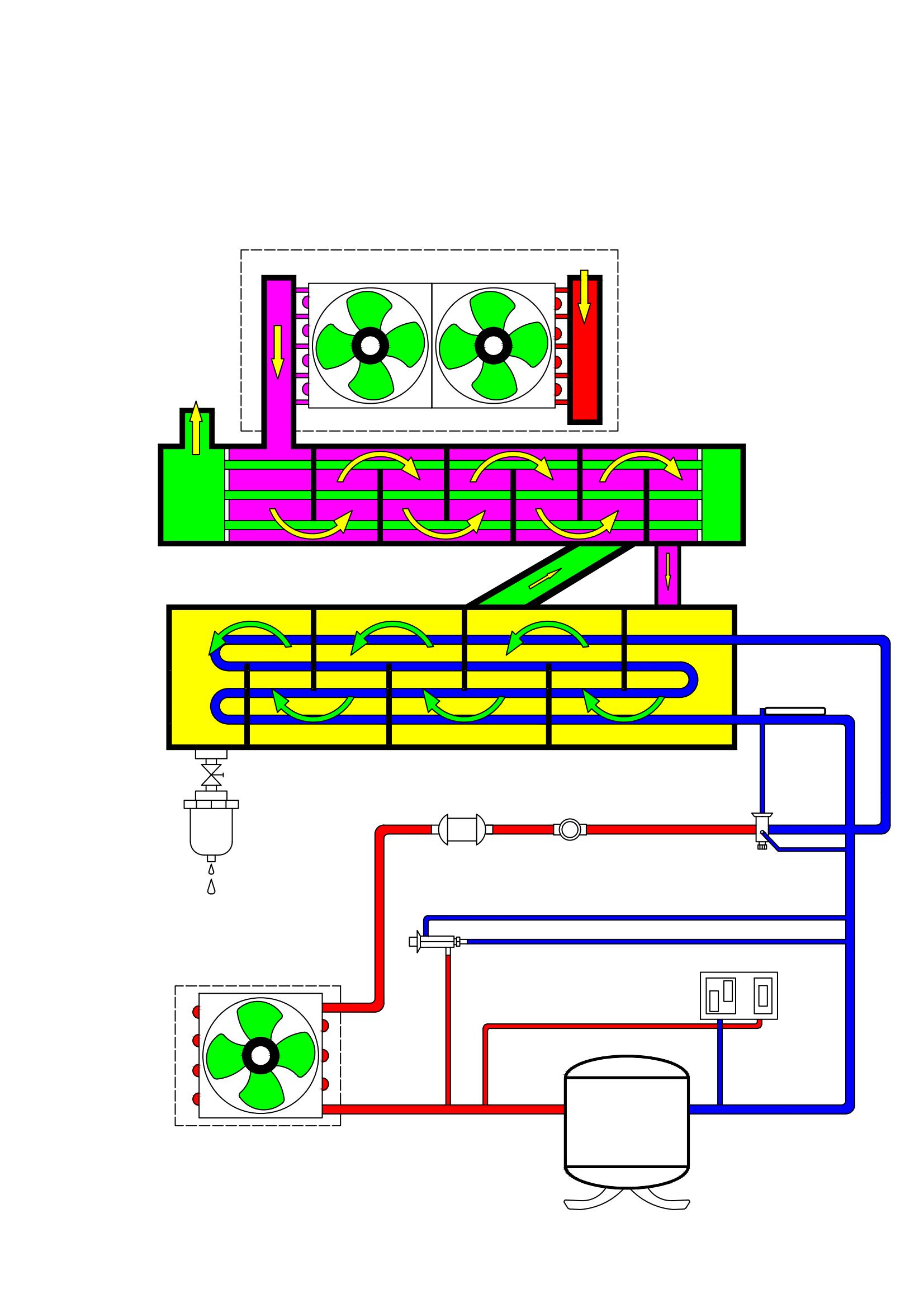

HRD-FB防爆冷干机的工作原理
HRD-FB防爆冷干机基于HRD系列高效管壳式换热技术，所有电气部件全面防爆升级：
1. 湿热压缩空气进入高效管壳式预冷热交换器，与出口干燥冷空气进行热交换，初步降低进气温度，减少蒸发器热负荷。
2. 预冷后的压缩空气进入管壳式蒸发器，与低温冷媒进行充分热交换，空气温度迅速降至2-10°C压力露点，大量水蒸气凝结成液态水。
3. 冷却后的饱和空气进入高效旋风气液分离器，通过离心力作用将凝结的液态水从空气中完全分离。
4. 分离出的凝结水通过防爆型自动排水器排出机外；干燥后的冷空气回流至预冷热交换器，吸收入口湿热空气的热量后温度回升。
5. 升温后的干燥压缩空气从出口输出，整个干燥过程与普通冷干机相同，但所有电气控制部件均处于防爆外壳内，杜绝电火花外泄。
6. 防爆制冷系统：采用防爆型制冷压缩机、防爆风机、防爆电磁阀、防爆控制箱，确保整个系统在爆炸性环境中无点火风险。
