沪盛HOLYSUN PD-F系列SUS304不锈钢板式冷冻式干燥机产品介绍
一、什么是PD-F不锈钢板式冷干机？
沪盛PD-F系列SUS304不锈钢板式冷冻式干燥机是上海沪盛机械科技有限公司基于成熟的HPD系列板式技术平台，专为高洁净度要求行业打造的高端冷干机产品。与HPD-F系列采用铝制板式换热器不同，PD-F系列核心换热部件全部采用食品级SUS304不锈钢材质制造，从根本上杜绝铝离子析出风险，确保压缩空气的绝对洁净与安全。
作为HPD系列的高端洁净版，PD-F系列继承了HPD系列3合1集成板式换热的所有技术优势，同时通过SUS304不锈钢材质升级实现了更强的耐腐蚀性、更高的卫生等级和更长的使用寿命，是食品、医药、生物科技、精密电子、饮用水、化妆品等对压缩空气洁净度有严格要求行业的首选配置。

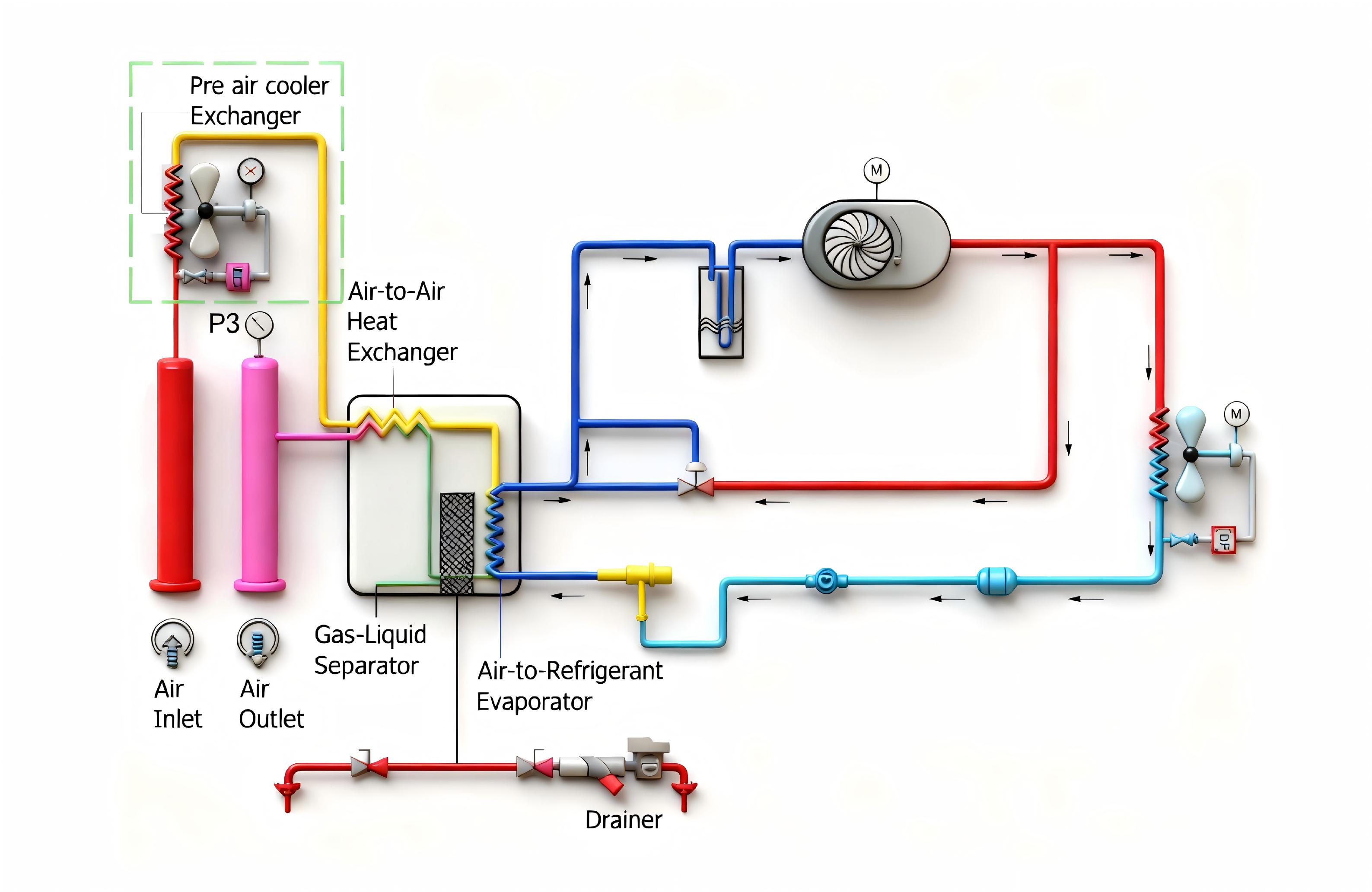

二、PD-F不锈钢板式冷干机的工作原理
PD-F不锈钢板式冷干机基于HPD系列高效3合1集成换热技术，核心换热部件全面升级为SUS304食品级不锈钢：
1. 湿热压缩空气进入SUS304不锈钢板式换热器，首先在空气-空气换热段与出口干燥冷空气进行热交换，初步降低进气温度，减少蒸发器热负荷。
2. 预冷后的压缩空气进入不锈钢空气-冷媒蒸发段，与低温冷媒进行充分热交换，空气温度迅速降至2-10°C压力露点，大量水蒸气凝结成液态水。
3. 冷却后的饱和空气进入不锈钢气液分离段，通过高效旋风分离结构将凝结的液态水从空气中完全分离。
4. 分离出的凝结水通过自动排水器排出机外；干燥后的冷空气回流至空气-空气换热段，吸收入口湿热空气的热量后温度回升，避免出口管路结露。
5. 升温后的干燥洁净压缩空气从出口输出，整个换热过程全程在SUS304不锈钢流道内完成，确保无二次污染。
三、PD-F系列SUS304不锈钢板式冷干机的核心优势
1. 食品级SUS304不锈钢核心换热
• 全SUS304不锈钢板式换热器：空气-空气换热、空气-冷媒蒸发、气液分离三大核心模块全部采用食品级SUS304不锈钢材质
• 杜绝铝离子析出：彻底解决传统铝制换热器长期使用可能产生的铝离子析出问题，确保压缩空气纯净安全
• 符合食品医药标准：满足FDA、GMP等食品医药行业对接触材料的严格要求
• 无二次污染：不锈钢材质化学性质稳定，不与压缩空气中的化学成分发生反应
2. 卓越的耐腐蚀性能
• 耐酸碱腐蚀：SUS304不锈钢对弱酸、弱碱具有优异的耐腐蚀性能
• 抗潮湿氧化：在高湿度环境下长期运行不生锈、不氧化
• 适应恶劣工况：可在含有轻微腐蚀性气体的工况下稳定运行
• 沿海地区首选：特别适合沿海高盐雾环境使用，抗海水腐蚀能力强
3. 更高的卫生洁净等级
• 光滑不锈钢流道：不锈钢内壁光滑，不易积垢，便于清洁
• 无微生物滋生：不锈钢材质不利于细菌、霉菌等微生物附着滋生
• 可在线清洗：支持CIP在线清洗，满足卫生级生产要求
• 无碎屑脱落：不锈钢材质强度高，不会产生金属碎屑污染压缩空气
4. 继承HPD板式技术优势
• 3合1集成设计：空气-空气换热+空气-冷媒蒸发+气液分离一体化
• 换热效率提升20%：不锈钢板式换热结构，传热系数高
• 体积节省30%：紧凑型设计，节省安装空间
• 专利微通道冷凝器：高效冷凝，降低系统能耗
5. 更长的设备使用寿命
• 材质寿命是铝制的3倍以上：SUS304不锈钢的耐用性远超铝合金
• 无腐蚀穿孔风险：彻底避免铝制换热器长期使用可能出现的腐蚀泄漏问题
• 维护成本更低：耐腐蚀、不结垢，减少维护频次和费用
• 保值率高：不锈钢设备残值高，设备更新时价值更高
6. 高端配置，稳定可靠
• 国际品牌制冷压缩机：采用知名品牌高效制冷压缩机
• 丹佛斯制冷控制系统：膨胀阀、电磁阀、干燥过滤器全套丹佛斯配置
• 热气旁通防冰堵系统：低负载工况下自动调节，杜绝冰堵
• 进口品牌电子排水器：可靠排水，避免气损
四、PD-F不锈钢板式冷干机的应用领域
PD-F系列SUS304不锈钢板式冷干机专为高洁净度、高卫生要求的行业设计，特别适用于：
1. 食品饮料行业：食品加工、饮料生产、啤酒酿造、乳制品、饮用水处理
2. 医药生物行业：制药生产、生物科技、医疗器械、医院中心供气系统
3. 化妆品与日化：化妆品生产、个人护理产品、日化用品制造
4. 精密电子行业：半导体制造、芯片生产、SMT贴片、电子元器件
5. 包装印刷行业：食品包装、医药包装、无菌包装、高速印刷
6. 化工与喷涂：精细化工、涂料生产、汽车喷涂、高端表面处理
7. 沿海与高腐蚀环境：沿海工厂、化工园区、高湿度高盐雾地区
凡是对压缩空气洁净度、卫生等级、耐腐蚀有较高要求的生产场景，PD-F系列不锈钢板式冷干机都是比传统铝制板式冷干机更安全、更可靠、更耐用的升级选择。
HPD-F
| Inlet temperature 进气温度 |
Inlet pressure 进气压力 |
Regeneration mode 再生方式 |
Designed dew point 设计压力露点 |
Regen eration air 再生气量 |
Inlet oil content 进气含油量 |
Desiccant 吸附剂 |
work mode 工作方式 |
Control mode 控制方式 |
Installation mode 安装方式 |
| 0~38℃ | 6~10bar | externally heated regeneration 微热再生 |
-20℃ (-40℃,P2 -70℃ optional) |
≤4％~6％ | ≤0.01mg/m3 | activated alumina and molecular sieve 氧化铝，分子筛 |
continuing alternative working beween two towers 双塔吸附交 替连续工作 |
micro- program controller (PLC optional) 微机程序控制（PLC可选） |
indoor,non-basement 室内，无基础 |
| model 型号规格 |
capacity 处理量 | voltage(V/Hz) 电源 |
compressor power(HP) 压缩机功率 |
fan power(W) 风机功率 |
air connection 接口尺寸 |
net weight（kg） 净重 |
dimensions（mm）外形尺寸 | matching air compressor power 匹配空压机功率 |
|||||
| Nm³/min | Nm³/h | scfm | length长 | width宽 | height高 | HP | kW | ||||||
| PD-1F | 1.2 | 72 | 42 | 220V/50Hz | 0.27 | 2.8 | ZG3/4" | 50 | 711 | 474 | 550 | 10 | 7.5 |
| PD-2F | 2.4 | 144 | 85 | 0.41 | 3.1 | ZG1" | 55 | 751 | 486 | 570 | 20 | 15.0 | |
| PD-3F | 3.8 | 228 | 140 | 0.78 | 3.9 | 60 | 871 | 560 | 730 | 30 | 22.0 | ||
| PD-6F | 7 | 420 | 245 | 1.5 | 6.5 | ZG11/4" | 90 | 991 | 625 | 945 | 50 | 37.0 | |
| PD-8F | 8.5 | 510 | 300 | 1.5 | 6.5 | 110 | 991 | 625 | 945 | 60 | 45.0 | ||
| PD-10F | 11 | 660 | 388 | 2.1 | 7.5 | ZG2" | 120 | 1301 | 664 | 935 | 75 | 55.0 | |
| PD-13F | 13.8 | 828 | 487 | 2.5 | 9.39 | 150 | 1301 | 730 | 935 | 100 | 75.0 | ||
| PD-15F | 17 | 1020 | 600 | 3.2 | 13.05 | ZG2½" | 250 | 1492 | 702 | 1135 | 120 | 90.0 | |
| PD-20F | 23 | 1380 | 800 | 380V/50Hz | 3.3 | 4.86 | 270 | 1553 | 882 | 1235 | 180 | 132.0 | |
| PD-25F | 27 | 1620 | 950 | 4.3 | 6.3 | DN80 | 290 | 1564 | 958 | 1339 | 220 | 160.0 | |
| PD-30F | 35 | 2100 | 1250 | 6 | 8.28 | 310 | 1803 | 1083 | 1489 | 300 | 220.0 | ||
| PD-40F | 45 | 2700 | 1600 | 6.6 | 11.7 | DN100 | 330 | 1866 | 1108 | 1539 | 350 | 262.0 | |
| PD-50F | 55 | 3300 | 1942 | 6.8 | 240*3 | 365 | 2206 | 1109 | 1547 | 400 | 300.0 | ||
| PD-60F | 65 | 3900 | 2300 | 10.3 | 380*3 | DN125 | 380 | 2364 | 1149 | 1543 | 480 | 350.0 | |
※ 性能参数依据ISO 7183:2007(GB10893.1-2012)的条件：进气温度 35℃ 进气压力 0.7MPa 环境温度 25℃
※ Performance databased on IS07183:2007(GB/T10893.1-2012)condition:inlet temperature 35°Cinletpressure 0.7MPa ambient temperature 25°0
※ 若您的使用工况不同，请根据修正系数选择合适的机型。
※ If the working condition is different ,please choose the appropriate model according to the correction factors
※ 更高压力、变频、不锈钢、异电压等特殊机型可定制。
※ Non-standard needs such as higher pressure, variable frequency, stainless steel, and different voltage can be customized.
PD-F不锈钢板式冷干机的工作原理
PD-F不锈钢板式冷干机基于HPD系列高效3合1集成换热技术，核心换热部件全面升级为SUS304食品级不锈钢：
1. 湿热压缩空气进入SUS304不锈钢板式换热器，首先在空气-空气换热段与出口干燥冷空气进行热交换，初步降低进气温度，减少蒸发器热负荷。
2. 预冷后的压缩空气进入不锈钢空气-冷媒蒸发段，与低温冷媒进行充分热交换，空气温度迅速降至2-10°C压力露点，大量水蒸气凝结成液态水。
3. 冷却后的饱和空气进入不锈钢气液分离段，通过高效旋风分离结构将凝结的液态水从空气中完全分离。
4. 分离出的凝结水通过自动排水器排出机外；干燥后的冷空气回流至空气-空气换热段，吸收入口湿热空气的热量后温度回升，避免出口管路结露。
5. 升温后的干燥洁净压缩空气从出口输出，整个换热过程全程在SUS304不锈钢流道内完成，确保无二次污染。
