沪盛HOLYSUN ZD-F系列经济款冷干机产品介绍
一、什么是沪盛ZD-F冷干机？
沪盛ZD-F系列冷冻式干燥机是上海沪盛机械科技有限公司针对中小用户及预算敏感型市场，精心打造的高性价比经济型压缩空气净化设备。依托沪盛科技20余年冷干机专业制造经验，ZD系列在确保核心干燥性能稳定可靠的前提下，通过优化产品结构、标准化配置设计，实现了极高的性价比优势，为广大用户提供"性能不打折、价格更亲民"的压缩空气干燥解决方案。
ZD-F系列全面覆盖1.2Nm³/min至13.8Nm³/min处理能力，匹配从7.5kW到75kW全系列空压机，压力露点稳定达到2-10°C国家标准，广泛适用于对压缩空气干燥有基础要求、同时追求高投资回报的各类工业应用场景，是中小企业压缩空气净化的理想之选。
二、ZD-F冷干机的工作原理
ZD-F系列冷干机基于成熟可靠的冷冻除湿原理，通过制冷系统与换热系统的高效配合，实现压缩空气的干燥净化，工作流程如下：
1. 预冷换热阶段：高温潮湿的压缩空气首先进入预冷热交换器，利用已干燥的低温冷气进行初步降温，回收冷量的同时降低蒸发器负荷，提升系统能效。
2. 制冷降温阶段：预冷后的压缩空气进入蒸发器，与制冷系统进行充分热交换，被冷却至2-10°C的压力露点温度，使空气中的水蒸气充分凝结成液态水滴。
3. 气液分离阶段：降温后的饱和压缩空气进入高效气水分离器，通过离心分离和惯性碰撞原理，将凝结的液态水、油分及杂质从空气中有效分离。
4. 自动排水阶段：分离出的液态水通过高品质电子排水器定时自动排出机外，干燥后的压缩空气回温后输出至用气端。
三、沪盛HOLYSUN ZD-F的核心优势与特点
1. 极致性价比，投资回报最优
• 价格优势显著：依托规模化生产与标准化设计，在保证核心性能的前提下，实现极具竞争力的市场价格
• 性能不打折：压力露点稳定达到2-10°C，满足绝大多数工业场景干燥需求，品质与高端系列保持一致标准
• 快速回本：较低的初始投入，配合稳定可靠的运行表现，实现最快的投资回报周期
• 全系列覆盖：ZD-1F至ZD-60F全规格型号，匹配各功率段空压机，满足不同气量需求
2. 成熟稳定技术，运行可靠耐用
• 成熟制冷系统：采用经过市场长期验证的成熟制冷技术方案，运行稳定，故障率低
• 高效换热设计：优化的管壳式换热器结构，换热充分，确保稳定的露点输出
• 品牌核心部件：关键部件采用知名品牌产品，确保设备长期可靠运行
• 多重安全保护：配备高压保护、低压保护、过载保护等完善的安全保护装置
3. 简洁实用设计，维护简便省心
• 简洁控制面板：操作直观简单，无需复杂培训即可上手使用
• 标准化结构设计：模块化设计便于维护，易损件通用化，维护成本低
• 安装简便快捷：单一电气接口，出厂前全面调试，接电接气即可运行
• 自动运行控制：设备全自动运行，无需专人值守，降低人工成本
4. 品质保障体系，售后无忧
• 沪盛品质标准：严格遵循ISO9001质量管理体系生产，每台设备出厂前经过全面检测
• 完善售后服务：依托沪盛全国服务网络，提供及时专业的售后技术支持
• 配件供应充足：标准化配件，全国范围内充足供应，确保维修时效
• 技术支持保障：20余年专业技术积淀，为用户提供全方位技术咨询与支持
四、ZD-F冷干机的应用领域
ZD-F系列高性价比冷干机以其稳定的性能和亲民的价格，广泛适用于各类对压缩空气有基础干燥要求的工业场景：
1. 通用机械制造：普通机械加工、五金制造、通用设备生产
2. 轻工生产制造：塑料制品、包装印刷、家具制造、五金建材
3. 气动工具应用：各类气动工具、气动装配线、自动化工作站
4. 中小型加工：中小型机加工车间、钣金加工、焊接设备配套
5. 纺织服装行业：纺织机械、服装生产、鞋帽加工
6. 建材家居行业：陶瓷生产、玻璃加工、家居制造
7. 其他通用领域：对压缩空气质量要求适中的各类工业生产场景
ZD-F系列特别适合中小企业新建空压机系统配套、老设备升级改造、预算有限的设备采购等场景，以经济实惠的价格获得专业可靠的压缩空气干燥效果。
| Inlet temperature 进气温度 |
Cooling method 冷却方式 |
Designed dew point 设计压力露点 |
Refrigerant 制冷剂 |
Inlet pressure 进气压力 |
Pressure drop 压降 |
| ≤60℃ | air-cooled/water-cooled 风冷/水冷 |
2~10℃ | R-22(R-407C/R-134a/R513a/R410A/R32可选） | 6~10bar | ≤0.2bar |
| model 型号规格 |
capacity 处理量 | voltage(V/Hz) 电源 |
compressor power(HP) 压缩机功率 |
fan power(W) 风机功率 |
air connection 接口尺寸 |
net weight（kg） 净重 |
dimensions（mm）外形尺寸 | matching air compressor power 匹配空压机功率 |
|||||
| Nm³/min | Nm³/h | scfm | length长 | width宽 | height高 | HP | kW | ||||||
| ZD-1F | 1.5 | 90 | 53 | 220V/50Hz | 0.30 | 90 | ZG1" | 40 | 650 | 430 | 690 | 10 | 7.5 |
| ZD-2F | 2.6 | 156 | 92 | 0.75 | 90 | 60 | 750 | 450 | 790 | 20 | 15.0 | ||
| ZD-3F | 4 | 240 | 140 | 1 | 90 | ZG1½" | 70 | 850 | 450 | 882 | 30 | 22.5 | |
| ZD-6F | 7 | 420 | 245 | 1.5 | 100 | 75 | 950 | 500 | 950 | 50 | 37.5 | ||
| ZD-10F | 11 | 660 | 388 | 2.5 | 2×90W | ZG2" | 110 | 1050 | 560 | 1074 | 75 | 55.0 | |
| ZD-13F | 13.8 | 828 | 487 | 3.6 | 2×180W | 230 | 1180 | 670 | 1070 | 100 | 75.0 | ||
※ 性能参数依据ISO 7183:2007(GB10893.1-2012)的条件：进气温度 35℃ 进气压力 0.7MPa 环境温度 25℃
※ Performance databased on IS07183:2007(GB/T10893.1-2012)condition:inlet temperature 35°Cinletpressure 0.7MPa ambient temperature 25°0
※ 若您的使用工况不同，请根据修正系数选择合适的机型。
※ If the working condition is different ,please choose the appropriate model according to the correction factors

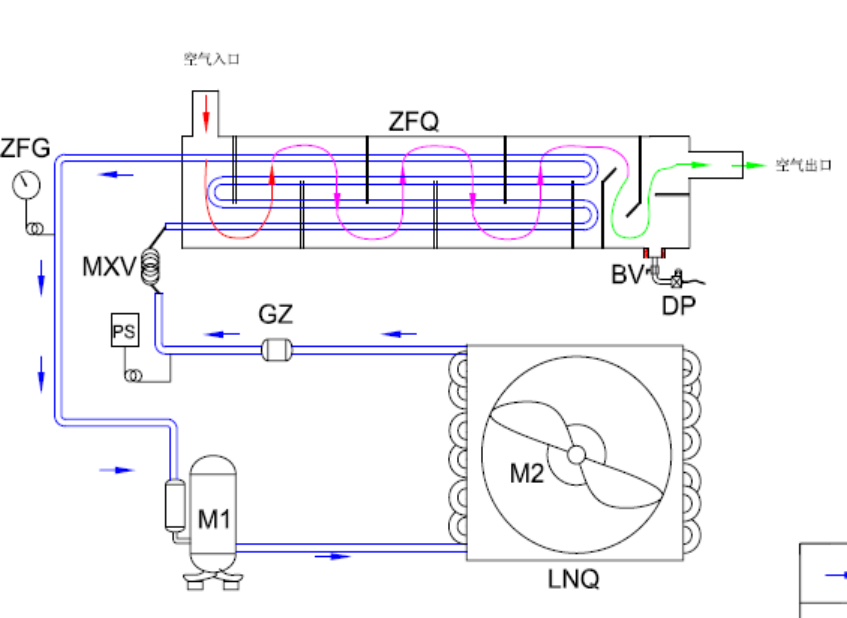

ZD-F冷干机的工作原理
ZD-F系列冷干机基于成熟可靠的冷冻除湿原理，通过制冷系统与换热系统的高效配合，实现压缩空气的干燥净化，工作流程如下：
1. 预冷换热阶段：高温潮湿的压缩空气首先进入预冷热交换器，利用已干燥的低温冷气进行初步降温，回收冷量的同时降低蒸发器负荷，提升系统能效。
2. 制冷降温阶段：预冷后的压缩空气进入蒸发器，与制冷系统进行充分热交换，被冷却至2-10°C的压力露点温度，使空气中的水蒸气充分凝结成液态水滴。
3. 气液分离阶段：降温后的饱和压缩空气进入高效气水分离器，通过离心分离和惯性碰撞原理，将凝结的液态水、油分及杂质从空气中有效分离。
4. 自动排水阶段：分离出的液态水通过高品质电子排水器定时自动排出机外，干燥后的压缩空气回温后输出至用气端。
