沪盛HOLYSUN HPD-F(HTF)系列高效板式冷冻式干燥机产品介绍

一、什么是沪盛HPD-F(HTF)板式冷干机？

沪盛HPD-F(HTF)系列高效板式冷冻式干燥机是上海沪盛机械科技有限公司依托中美技术合作，融合20余年压缩空气净化领域技术积淀，创新打造的新一代板式结构高端冷干机产品。作为行业技术升级的代表产品，HPD系列采用革命性的3合1集成式铝制板式换热技术，彻底颠覆传统管壳式换热器设计，实现了更紧凑的机身、更高的换热效率和更稳定的干燥性能。

产品通过ISO9001:2015质量体系认证、欧盟CE认证，拥有30余项国家专利技术支撑，全面符合ISO8573.1国际压缩空气质量标准。HPD-F为标准进气型（≤35°C），HPD-HTF为高温进气型（≤60°C），全系列覆盖1.2Nm³/min至65Nm³/min处理能力，是现代工业压缩空气系统的高端净化之选。

二、HPD-F(HTF)板式冷干机的工作原理

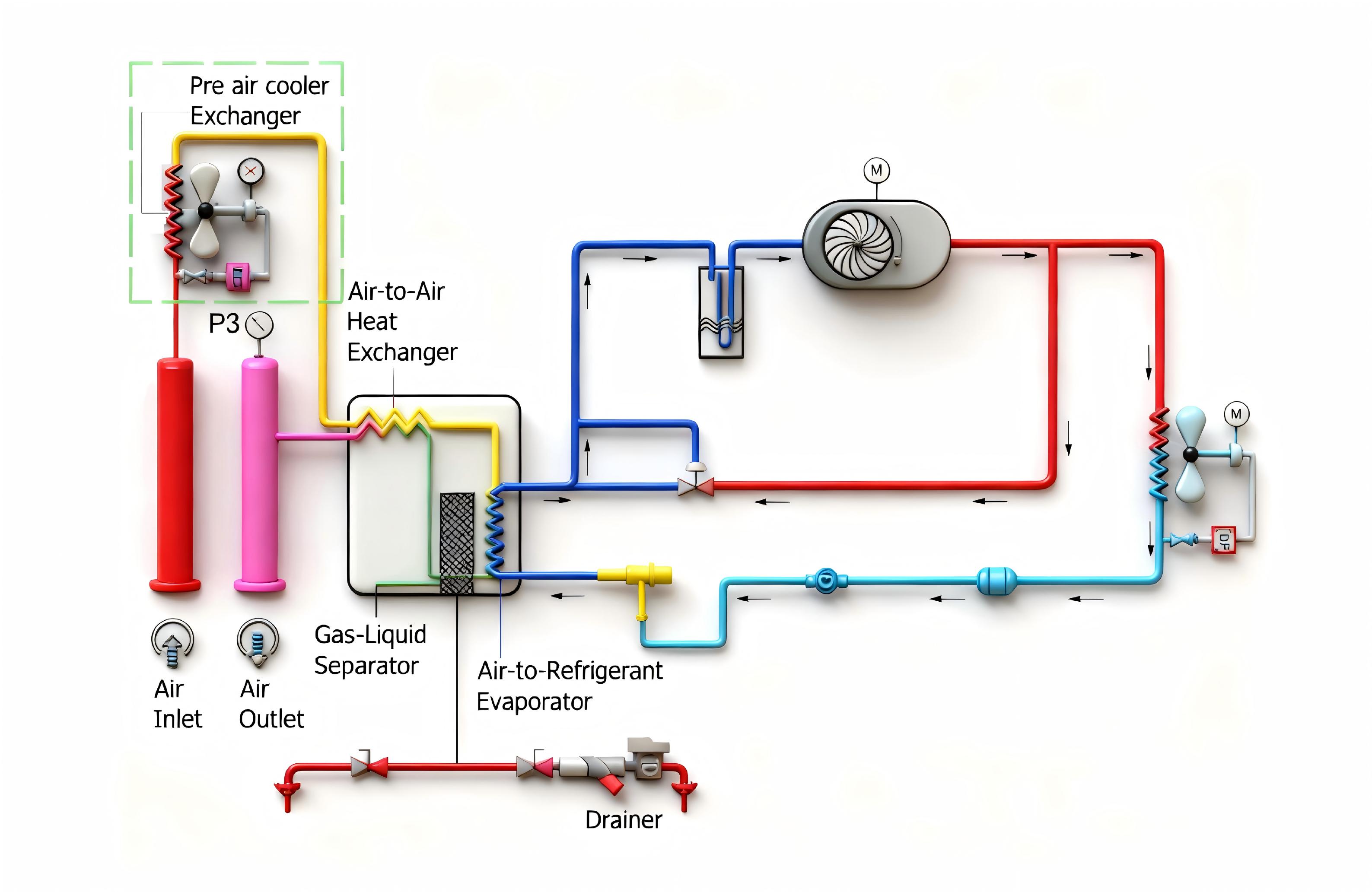

HPD系列板式冷干机基于冷冻除湿原理，通过创新的3合1集成板式换热器实现高效热能回收与气液分离，工作流程分为四个核心阶段：

1. 空气-空气预冷换热：高温潮湿的压缩空气首先进入板式换热器的空气-空气换热通道，利用已干燥的低温成品冷气进行逆流预冷，充分回收冷量，大幅降低蒸发器热负荷，实现高效节能。

2. 空气-冷媒制冷降温：预冷后的压缩空气进入板式换热器的蒸发换热通道，与制冷系统进行高效热交换，被精确冷却至2-10°C的压力露点温度，水蒸气在此温度下充分凝结。

3. 高效气液分离：降温后的饱和压缩空气在板式换热器集成的气液分离腔中，通过板式结构形成的旋流效应和惯性分离，高效去除凝结的液态水滴、油分及杂质。

4. 成品气回温输出：干燥后的低温空气回流至空气-空气换热通道对进气进行预冷，自身回温后输出，避免管路外壁结露，同时进一步提升系统能效比。

三、沪盛HOLYSUN HPD-F(HTF)的设计优特点

1. 革命性3合1集成板式换热技术

• 专利铝制板式换热器：采用3合1高效集成设计（空气-空气换热+空气-冷媒蒸发+气液分离一体化），SUS304不锈钢材质可选，换热效率提升20%以上

• 黄铜高效换热铜管：采用高传导效率黄铜材质，配合板式微通道结构，换热更充分，分离更彻底

• 紧凑型机身设计：集成化结构大幅减小设备体积，较传统冷干机节省30%以上安装空间，特别适合空间受限的机房布局

2. 专利微通道冷凝系统，高效节能

• 专利"微通道"高效冷凝器：采用创新微通道结构，大幅增大换热面积，热效率提升20%以上，确保机组性能完全发挥

• 高品质冷凝风机：风力强劲，运行稳定耐用，确保高温环境下散热效果

• 环保冷媒适配：支持R-134A、R-407C、R-410A、R-32等多种环保冷媒，出口全球无忧

3. 国际品牌核心配置，性能卓越

• 进口大品牌制冷压缩机：采用国际知名品牌高效节能压缩机，为制冷系统提供澎湃稳定动力，确保长期连续可靠运行

• 高性能干燥过滤器：有效过滤系统杂质，保护压缩机稳定运转

• 标配膨胀阀+热气旁通阀：摒弃传统毛细管的不可控缺陷，实现精准制冷控制；低负荷工况下自动旁通调节，彻底杜绝冰堵现象

• 高品质电子排水器：标配自动电子排水器，定时自动排水，保持系统干燥可靠

4. 坚固人性化结构设计

• 厚实坚固机箱：外部钣金用料厚实，设计大气，积聚多年生产经验持续改进，兼具坚固耐用与人性化维护

• 国际化时尚吸风口：高端大气的吸风口设计，吸风面积大，通风散热效果优异

• 内置过滤器选配：可选配内置前/后置精密过滤器，软硬管结合连接方式，稳定美观，进一步节省安装空间

5. 智能控制与多重保护

• 高端控制面板：简洁大气的操作界面，可选配液晶显示、PLC可编程控制器，操作直观便捷

• 多重安全保护：冷媒系统标配高压开关、低压开关、防冻开关及过载保护等高精度保护装置

• 放大选型设计：所有核心部件均采用放大选型策略，完美可靠的系统设计确保恶劣工况下稳定运行

• 稳定露点输出：实现2-10°C稳定的排气压力露点，杜绝水分进入压缩空气管路

6. 低维护成本，高投资回报

• 安装简便：单一电气接口，所有部件出厂前严格调试，直接安装即可运行

• 自动调节运行：智能控制系统自动适应负荷变化，维护间隔时间长

• 几乎无需频繁更换零部件，维护成本显著降低

• 有效提高气动工具及设备使用寿命，减少管路泄漏，降低整体能耗

四、HPD-F(HTF)板式冷干机的应用领域

HPD系列高效板式冷干机以其卓越的性能和紧凑的设计，广泛应用于对压缩空气质量要求严苛的各工业领域：

1. 高端制造领域：电子半导体、汽车制造、精密机械加工、仪器仪表制造

2. 能源重工领域：电力、冶金、石油化工、新能源装备

3. 轻工纺织领域：纺织化纤、造纸印刷、橡胶制品

4. 食品医药领域：食品加工、生物制药、日化生产

5. 特种加工领域：激光切割、吹瓶成型、3D打印

6. 烟草行业：卷烟生产及自动化生产线

7. 气动控制系统：工业自动化、气动工具、气动执行机构

8. 其他工业领域：空气分离、喷涂涂装、包装机械、轨道交通等

通过高效去除压缩空气中的水分，HPD板式冷干机可显著降低设备管路腐蚀、气动元件故障、产品质量受水分影响的风险，是追求高品质压缩空气用户的理想选择。

HPD-F

※ 性能参数依据ISO 7183:2007(GB10893.1-2012)的条件：进气温度 35℃ 进气压力 0.7MPa 环境温度 25℃

※ Performance databased on IS07183:2007(GB/T10893.1-2012)condition:inlet temperature 35°Cinletpressure 0.7MPa ambient temperature 25°0

※ 若您的使用工况不同，请根据修正系数选择合适的机型。

※ If the working condition is different ,please choose the appropriate model according to the correction factors

※ 更高压力、变频、不锈钢、异电压等特殊机型可定制。

※ Non-standard needs such as higher pressure, variable frequency, stainless steel, and different voltage can be customized.

HPD-HTF

model 型号规格	capacity  处理量			voltage(V/Hz) 电源	compressor power(HP) 压缩机功率	fan power(W) 风机功率	air connection 接口尺寸	net weight（kg） 净重	dimensions（mm）外形尺寸			matching air compressor power 匹配空压机功率
	Nm³/min	Nm³/h	scfm						length长	width宽	height高	HP	kW
HPD-1HTF	1.2	72	42	220V/50Hz	0.27	2.8	ZG1"	50	711	474	550	10	7.5
HPD-2HTF	2.4	144	85		0.41	3.1		55	751	486	570	20	15.0
HPD-3HTF	3.8	228	140		0.78	3.9	ZG1 ½"	60	871	560	730	30	22.0
HPD-6HTF	7	420	245		1.5	6.5		90	991	625	945	50	37.0
HPD-8HTF	8.5	510	300		1.5	6.5		110	991	625	945	60	45.0
HPD-10HTF	11	660	388		2.1	7.5	ZG2"	120	1301	664	935	75	55.0
HPD-13HTF	13.8	828	487		2.5	9.39		150	1301	730	935	100	75.0
HPD-15HTF	17	1020	600		3.2	13.05	ZG2 ½"	250	1492	702	1135	120	90.0
HPD-20HTF	23	1380	800	380V/50Hz	3.3	4.86	DN80	270	1553	882	1235	180	132.0
HPD-25HTF	27	1620	950		4.3	6.3		290	1564	958	1339	220	160.0
HPD-30HTF	35	2100	1250		6	8.28		310	1803	1083	1489	300	220.0
HPD-40HTF	45	2700	1600		6.6	11.7	DN100	330	1866	1108	1539	350	262.0
HPD-50HTF	55	3300	1942		6.8	240*3	DN125	365	2206	1109	1547	400	300.0
HPD-60HTF	65	3900	2300		10.3	380*3		380	2364	1149	1543	480	350.0

※ 性能参数依据ISO 7183:2007(GB10893.1-2012)的条件：进气温度 35℃ 进气压力 0.7MPa 环境温度 25℃

※ Performance databased on IS07183:2007(GB/T10893.1-2012)condition:inlet temperature 35°Cinletpressure 0.7MPa ambient temperature 25°0

※ 若您的使用工况不同，请根据修正系数选择合适的机型。

※ If the working condition is different ,please choose the appropriate model according to the correction factors

※ 更高压力、变频、不锈钢、异电压等特殊机型可定制。

※ Non-standard needs such as higher pressure, variable frequency, stainless steel, and different voltage can be customized.

HPD系列板式冷干机基于冷冻除湿原理，通过创新的3合1集成板式换热器实现高效热能回收与气液分离，工作流程分为四个核心阶段：

1. 空气-空气预冷换热：高温潮湿的压缩空气首先进入板式换热器的空气-空气换热通道，利用已干燥的低温成品冷气进行逆流预冷，充分回收冷量，大幅降低蒸发器热负荷，实现高效节能。

2. 空气-冷媒制冷降温：预冷后的压缩空气进入板式换热器的蒸发换热通道，与制冷系统进行高效热交换，被精确冷却至2-10°C的压力露点温度，水蒸气在此温度下充分凝结。

3. 高效气液分离：降温后的饱和压缩空气在板式换热器集成的气液分离腔中，通过板式结构形成的旋流效应和惯性分离，高效去除凝结的液态水滴、油分及杂质。

4. 成品气回温输出：干燥后的低温空气回流至空气-空气换热通道对进气进行预冷，自身回温后输出，避免管路外壁结露，同时进一步提升系统能效比。
