沪盛HOLYSUN HRD-F系列冷冻式干燥机产品介绍

一、什么是沪盛HRD-F冷干机？

沪盛HRD-F系列压缩空气冷冻式干燥机是上海沪盛机械科技有限公司依托中美技术合作，结合20余年压缩空气净化设备研发制造经验打造的高端气源净化产品。作为沪盛科技核心产品线之一，HRD-F系列冷干机采用国际先进的冷冻除湿技术，通过ISO9001:2015质量体系认证、欧盟CE认证，是国家高新技术企业认证产品，拥有三十余项国家专利技术支撑，可为各行业提供稳定可靠的压缩空气干燥解决方案。

HRD-F系列涵盖0.7Nm³/min至65Nm³/min全规格处理能力，全面满足不同工况下的压缩空气干燥需求，是工业自动化、精密制造、气动系统中不可或缺的核心净化设备。

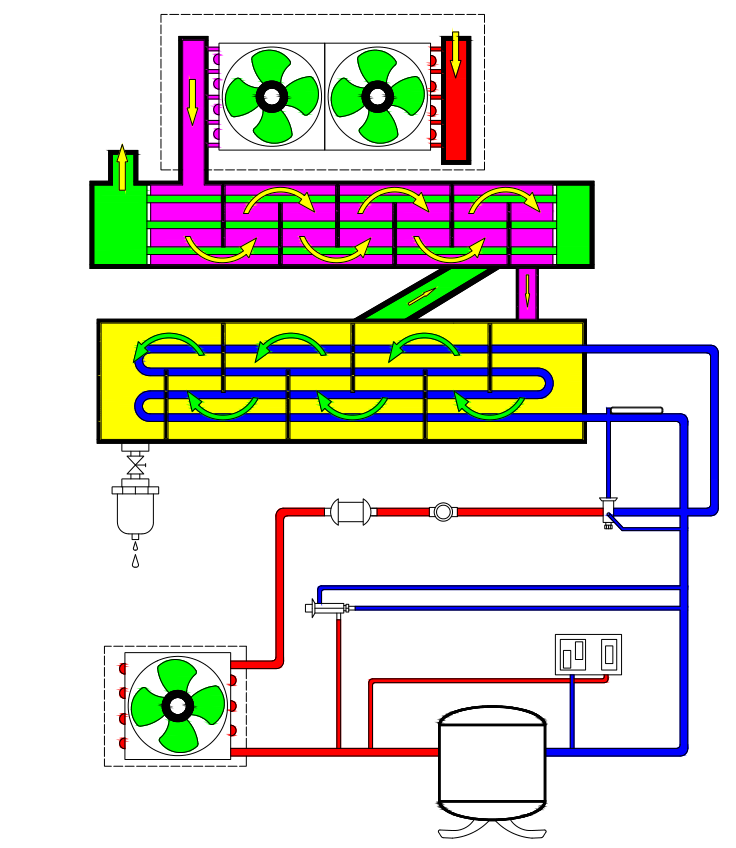

二、HRD-F冷干机的工作原理

HRD-F系列冷干机基于冷冻除湿原理运行，整个工作流程分为三个核心阶段：

1. 预冷换热阶段：高温潮湿的压缩空气首先进入预冷热交换器，利用成品冷气的废冷进行初步降温，充分回收冷量，降低后续制冷负荷，实现高效节能。

2. 制冷降温阶段：预冷后的压缩空气进入蒸发器，与制冷系统进行热交换，被强制冷却至2-10°C的压力露点温度。在此温度下，空气中绝大部分水蒸气凝结成液态水滴，同时裹挟空气中的油分和粉尘杂质。

3. 气液分离阶段：降温后的饱和压缩空气进入专利气水分离器，通过丝网过滤分离方式，高效将凝结的液态水、油分及杂质从空气中分离，并通过进口大通径可调式电子排水器自动排出机外，最终输出干燥洁净的压缩空气。

三、沪盛HOLYSUN HRD-F的设计优特点

1. 专利换热系统，高效节能

• 预冷热交换器专利设计：采用优质低齿高传热系数换热管，配合核心专利导流板及热平衡核算，强化换热效果，充分回收废冷冷量，减轻蒸发器热负荷，较传统设计节能30%以上

• 专利"微通道"冷凝器：大幅增大换热面积，热效率提升30%以上，确保机组性能完全发挥

• 气水分离专利技术：采用SST304不锈钢丝网过滤分离结构，气水分离效率更高，耐腐蚀、强度大

2. 核心部件国际品质，运行稳定可靠

• 进口知名品牌制冷压缩机：为制冷系统提供澎湃稳定动力，确保长期连续运行

• 膨胀阀制冷控制系统：摒弃传统毛细管的不可控缺陷，标配膨胀阀实现精准制冷控制，保证处理效果同时延长系统寿命

• 放大选型设计：所有核心部件均采用放大选型策略，完美可靠的系统设计确保设备在恶劣工况下仍能稳定运行

• 稳定露点输出：实现2-10°C稳定的排气压力露点，杜绝冰堵现象，防止水分进入压缩空气管路

3. 多重安全保护，运行无忧

• 冷媒系统标配高压开关、低压开关、防冻开关及过载保护等高精度保护装置

• 完善的电气保护系统，确保设备运行安全

• 所有部件出厂前经过严格调试，安装即可运行

4. 智能控制，灵活选配

• 多种控制模式可选：触屏/显示结合PLC可编程控制器、微电脑面板控制、LCD液晶屏/数码管显示

• 支持远程通讯及信号传输功能，预留远程控制干接点

• 露点温度实时显示及信号传送

• 可实现与空压机系统联锁控制

5. 维护简便，使用成本低

• 单一电气接口，安装简便快捷

• 自动调节运行，维护间隔时间长

• 几乎无需频繁更换零部件，维护成本低

• 有效提高气动工具及设备使用寿命，减少管路泄漏，降低整体能耗

四、HRD-F冷干机的应用领域

HRD-F系列冷冻式干燥机广泛应用于各工业领域，为压缩空气系统提供可靠的干燥保障：

1. 高端制造领域：电子、汽车制造、机械加工、仪表制造

2. 能源化工领域：电力、冶金、石油、化工

3. 轻工纺织领域：纺织、化纤、轻工、造纸、橡胶

4. 食品医药领域：食品加工、生物制药、日化生产

5. 烟草行业：卷烟生产及自动化生产线

6. 气动控制系统：自动控制、气动工具、气动执行机构

7. 其他工业领域：空气分离、喷涂涂装、包装机械等

通过去除压缩空气中的水分，HRD-F冷干机可显著降低设备管路腐蚀、气动元件故障、产品质量受水分影响的风险，是现代工业压缩空气系统的标准配置设备。

Inlet temperature 进气温度	Cooling method 冷却方式	Designed dew point 设计压力露点	Refrigerant 制冷剂	Inlet pressure 进气压力	Pressure drop 压降
≤60℃	air-cooled/water-cooled 风冷/水冷	2~10℃	R-22(R-407C/R-134a/R513a/R410A/R32可选）	6~10bar	≤0.2bar

model 型号规格	capacity 处理量			voltage(V/Hz) 电源	compressor power(HP) 压缩机功率	fan power(W) 风机功率	air connection 接口尺寸	net weight（kg）净重	dimensions（mm）外形尺寸			matching air compressor power 匹配空压机功率
model 型号规格	Nm³/min	Nm³/h	scfm	voltage(V/Hz) 电源	compressor power(HP) 压缩机功率	fan power(W) 风机功率	air connection 接口尺寸	net weight（kg）净重	length长	width宽	height高	HP	kW
HRD-0.7F	0.7	42	25	220V/50Hz	0.50	80	ZG1"	55	630	450	670	7.5	5.5
HRD-1F	1.2	72	42		0.75	80		60	630	450	670	10	7.5
HRD-2F	2.4	144	85		1	90		80	700	450	920	20	15.0
HRD-3F	3.8	228	140		1.25	120	ZG1½"	105	850	500	970	30	22.0
HRD-5F	5.2	312	185		2	180		135	850	550	1020	40	30.0
HRD-6F	7	420	245		2			190	900	560	1070	50	37.0
HRD-8F	8.5	510	300		2.5		ZG2"	200	1060	560	1100	60	45.0
HRD-10F	11	660	388		3	120X2		225	1180	670	1150	75	55.0
HRD13F	13.8	828	487		3.6	180X2		260	1280	670	1150	100	75.0
HRD15F	17	1020	600	380V/50Hz	3.8	195X2	ZG2"	310	1280	670	1140	125	90.0
HRD-20F	23	1380	800		4.9	195X2	DN80	400	1360	748	1214	180	132.0
HRD-25F	27	1620	950		5.5	240X2		520	1650	820	1445	220	160.0
HRD-30F	35	2100	1250		7.5	240X2		630	1650	820	1594	300	220.0
HRD-40F	45	2700	1600		9	195X4	DN100	750	1810	950	1712	340	250.0
HRD-50F/W	55	3300	1942		10	195X4	DN125	850	2702	950	1712	400	300.0
HRD-60F/W	65	3900	2300		12	195X4	DN125	950	2772	950	1712	480	350.0

※ 性能参数依据ISO 7183:2007(GB10893.1-2012)的条件：进气温度 35℃ 进气压力 0.7MPa 环境温度 25℃
※ Performance databased on IS07183:2007(GB/T10893.1-2012)condition:inlet temperature 35°Cinletpressure 0.7MPa ambient temperature 25°0
※ 若您的使用工况不同，请根据修正系数选择合适的机型。
※ If the working condition is different ,please choose the appropriate model according to the correction factors
※ 更高压力、变频、不锈钢、异电压等特殊机型可定制。
※ Non-standard needs such as higher pressure, variable frequency, stainless steel, and different voltage can be customized.

HRD-F系列冷干机基于冷冻除湿原理运行，整个工作流程分为三个核心阶段：

1. 预冷换热阶段：高温潮湿的压缩空气首先进入预冷热交换器，利用成品冷气的废冷进行初步降温，充分回收冷量，降低后续制冷负荷，实现高效节能。

2. 制冷降温阶段：预冷后的压缩空气进入蒸发器，与制冷系统进行热交换，被强制冷却至2-10°C的压力露点温度。在此温度下，空气中绝大部分水蒸气凝结成液态水滴，同时裹挟空气中的油分和粉尘杂质。

3. 气液分离阶段：降温后的饱和压缩空气进入专利气水分离器，通过丝网过滤分离方式，高效将凝结的液态水、油分及杂质从空气中分离，并通过进口大通径可调式电子排水器自动排出机外，最终输出干燥洁净的压缩空气。

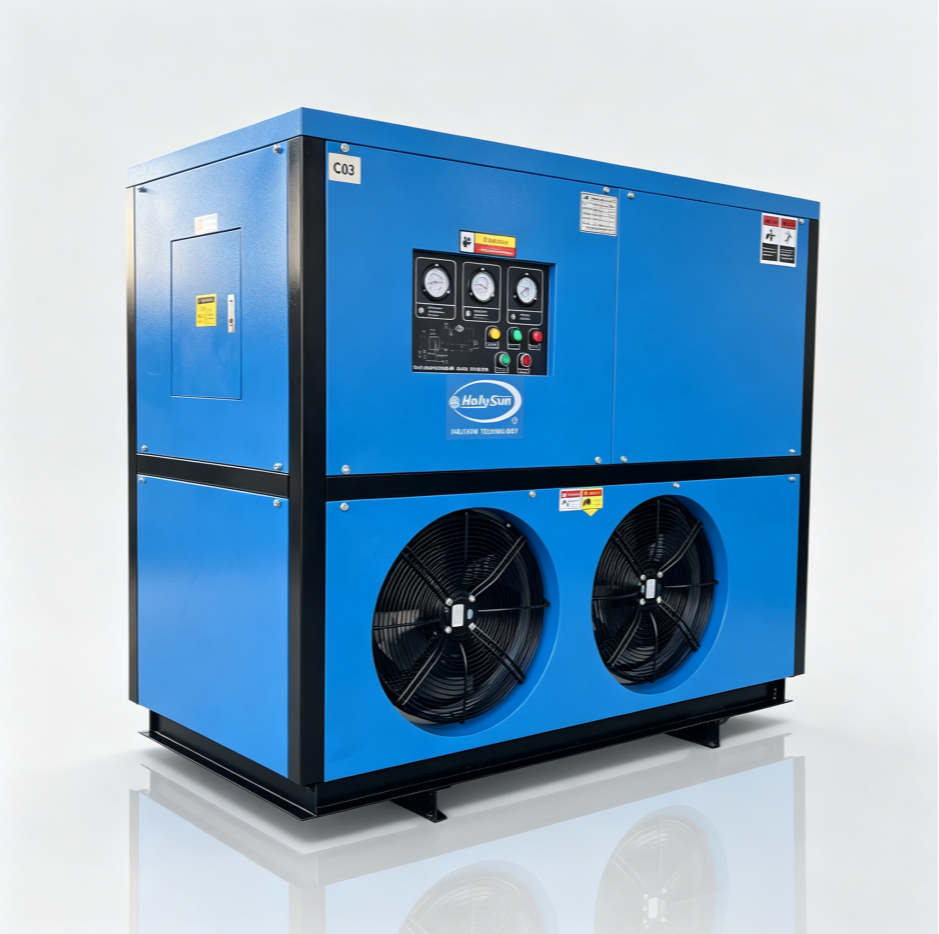

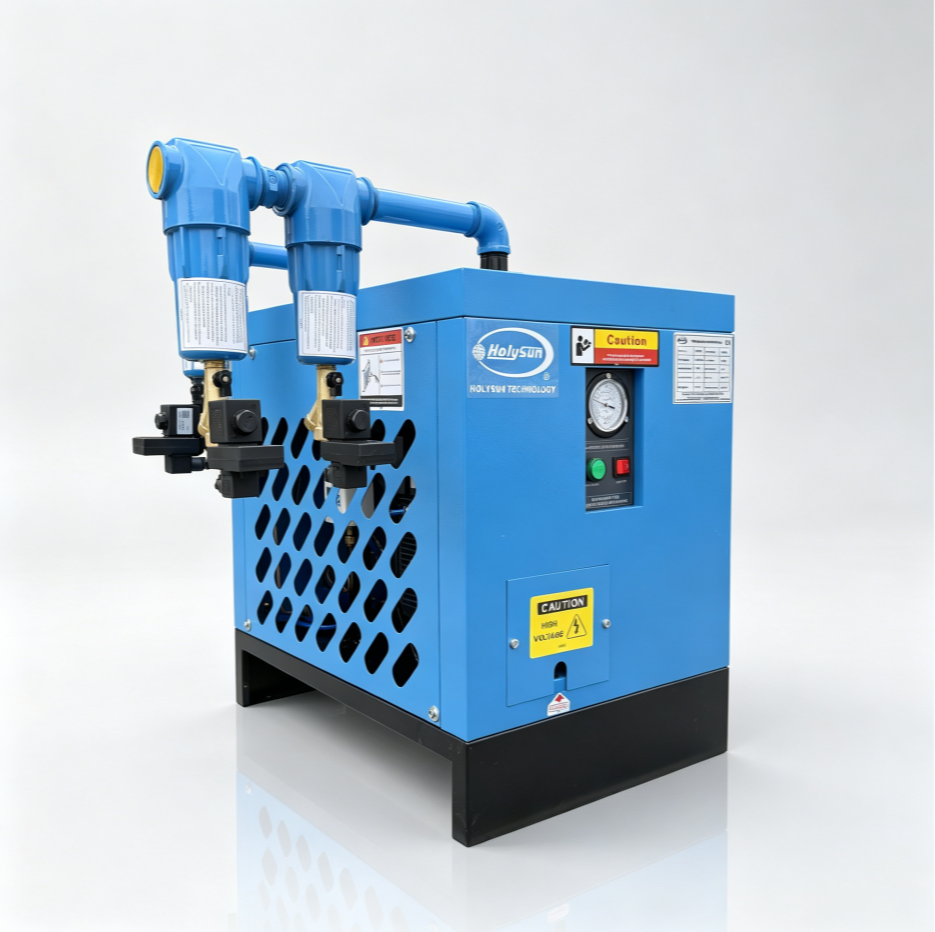

高性价款HRD-F系统冷干机（出口无水）
